Tele-Blitzschutzmast für Köcher- oder Betonfundament

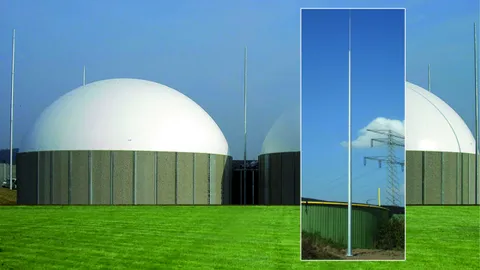

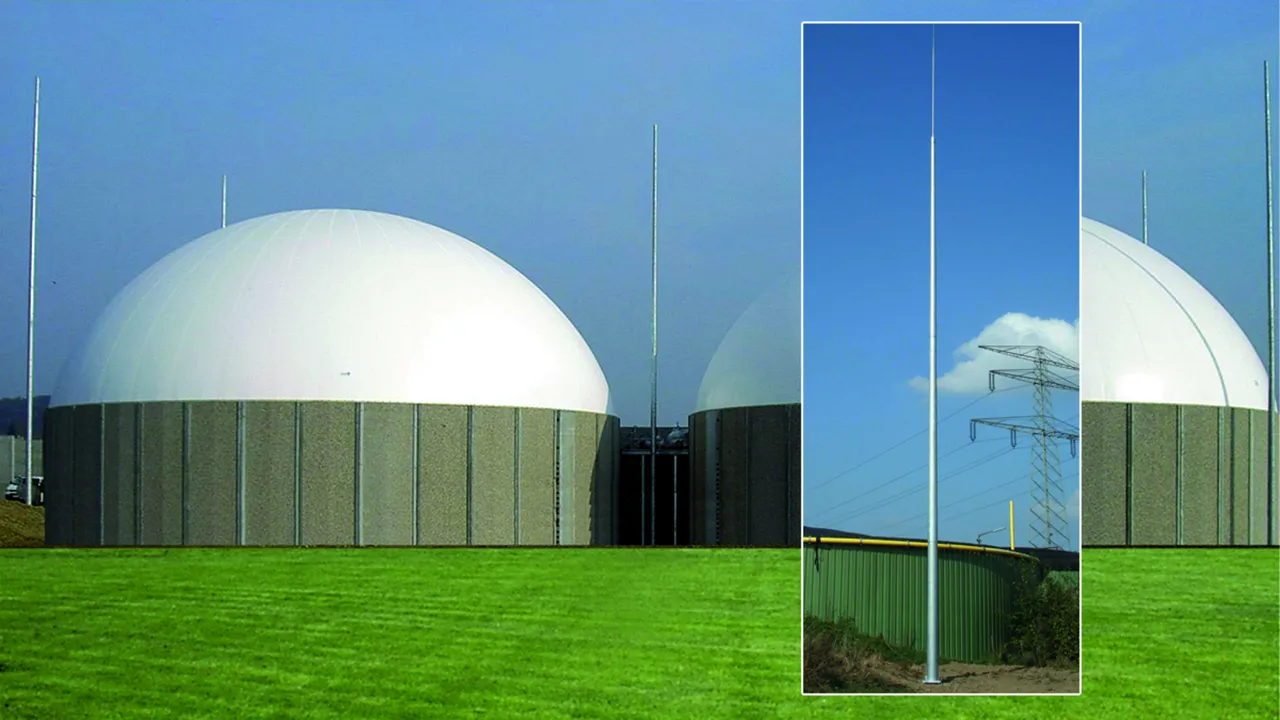

Fangmast für den Schutz von Anlagen vor direktem Blitzeinschlag wie z. B. Biogas-Anlagen, PV-Anlagen auf Freiflächen, Ex-Anlagen, Munitionslager.Die Maste werden mit Köcherfundament (Fertigteilelement) oder im Betonfundament vor Ort mit Ankerkorb errichtet (separat zu bestellen).Genauere Angaben zum Stecksystem, zum Fundament und zur Errichtung können der Montageanleitung Nr. 1729 entnommen werden.Mit diesem Fangmastsystem können gesamte Anlagen / Bereiche in den einschlaggeschützten Bereich (Blitzschutz-Zone 0_B) gebracht werden, ohne dass horizontale Fangeinrichtungen (Seil-Überspannungen) errichtet werden müssen. Der Trennungsabstand s nach DIN EN 62305-3 zwischen dem Fangmast und dem zu schützenden Objekt ist einzuhalten. Die Fangmaste sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.Vorteile des Fangmastsystems:

Erdarbeiten können im Vorfeld komplett fertiggestellt werden
Errichtung im Köcherfundament (Fertigteil) mit geringem Aufwand vor Ort oder
Alternativ Errichtung im Betonfundament vor Ort mit Ankerkorb (Aushärtezeit des Betons muss bei der Terminplanung und Errichtung berücksichtigt werden)
Ausführung mit Flanschplatte zur schnellen Montage
Einfaches Ausrichten durch Gewindebolzen M24
Detaillierte Montagevorgaben
Prüffähige Statik (auf Anfrage)

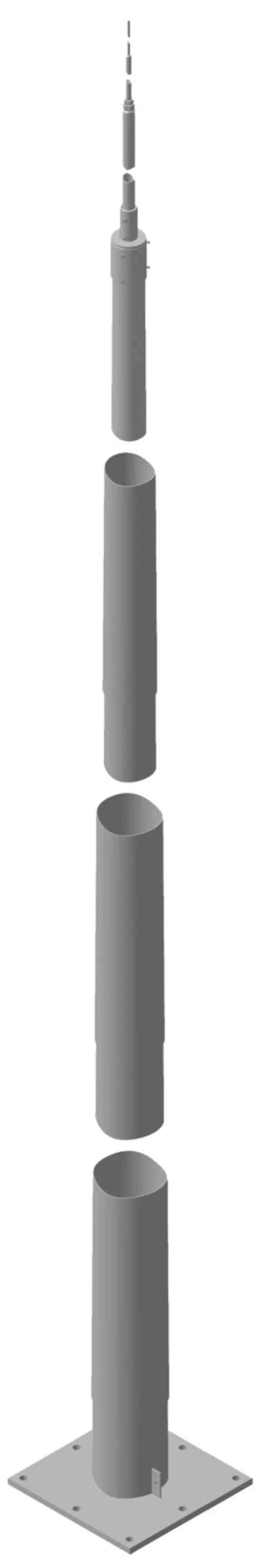

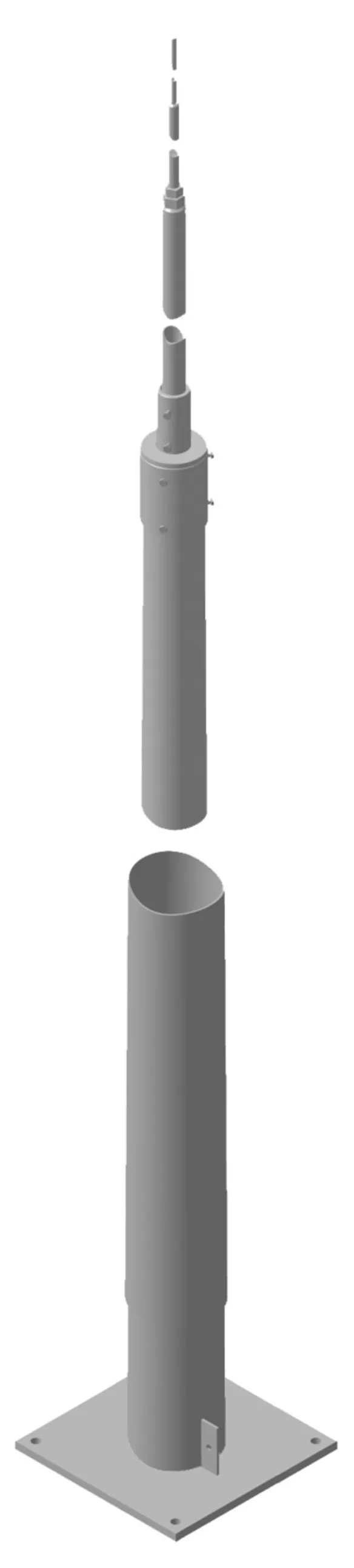

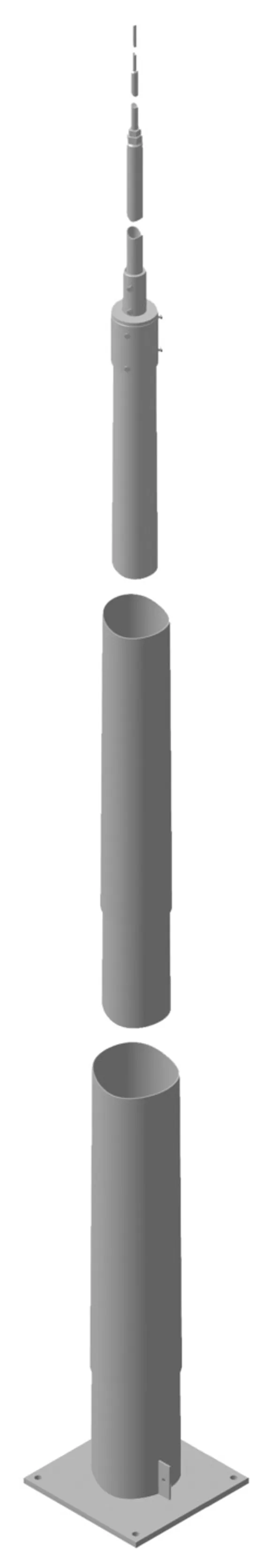

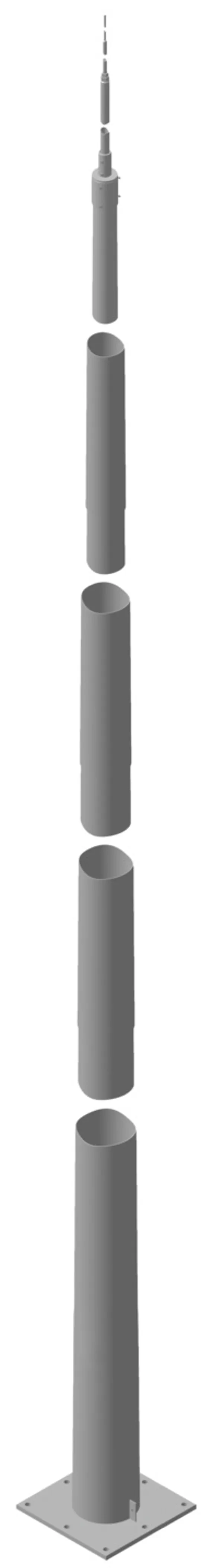

Bestandteile:

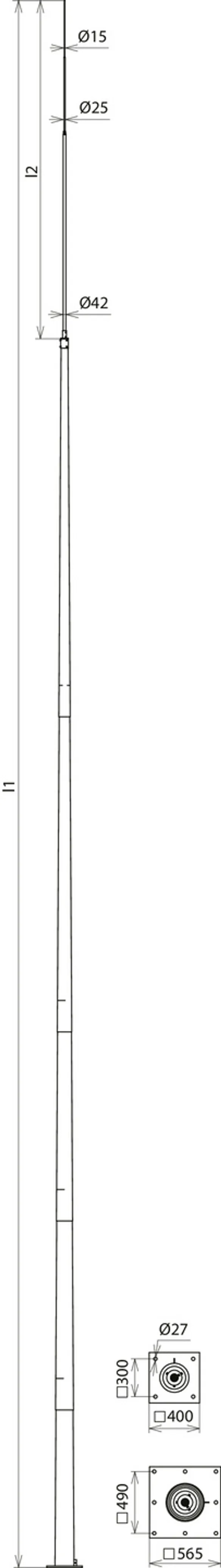

Fangstange aus St/tZn Ø42 / 25 / 15 mm Länge 2400 bzw. 5400 mm mit Gewinde M20 und Kontermutter
Konische Mastteile
Flanschplatte mit Anschlusslasche für Erdanschluss Bohrung Ø12 mm (für Rundleiter Ø10 mm z. B. mit KS-Verbinder Art.-Nr. 301 019)

Max. Transportlänge von 6 m.

5 ??store.products_de??

??store.product.number.short_de?? 103013 TBM 13.35M FP400 STTZN

??store.product.gtin_de?? 4013364129818, ??store.product.customsTariffNumber_de??: 85389099, ??store.product.grossWeight_de??: 228.00 kg, ??store.product.packaging_de??: 1.00 Stk.
