Spezifische PCB-Lösungen

Montagefertige Überspannungsableiter zum Schutz des Endgerätes
Platzsparende Schutzgeräte zur Integration in die Kundenapplikation
Einsetzbar in AC, DC, AC+DC Applikationen
Bestückung in THT Technologie direkt auf der Leiterplatte

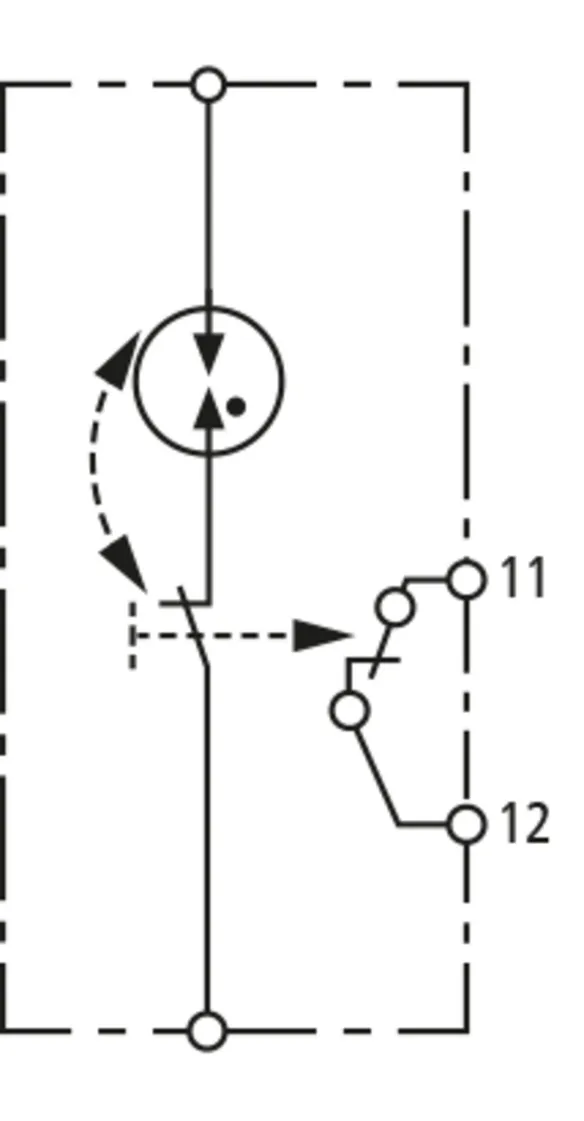

Ausführung als Typ 1 + 2 Kombiableiter in RAC Funkenstreckentechnologie mit Folgestrombegrenzung

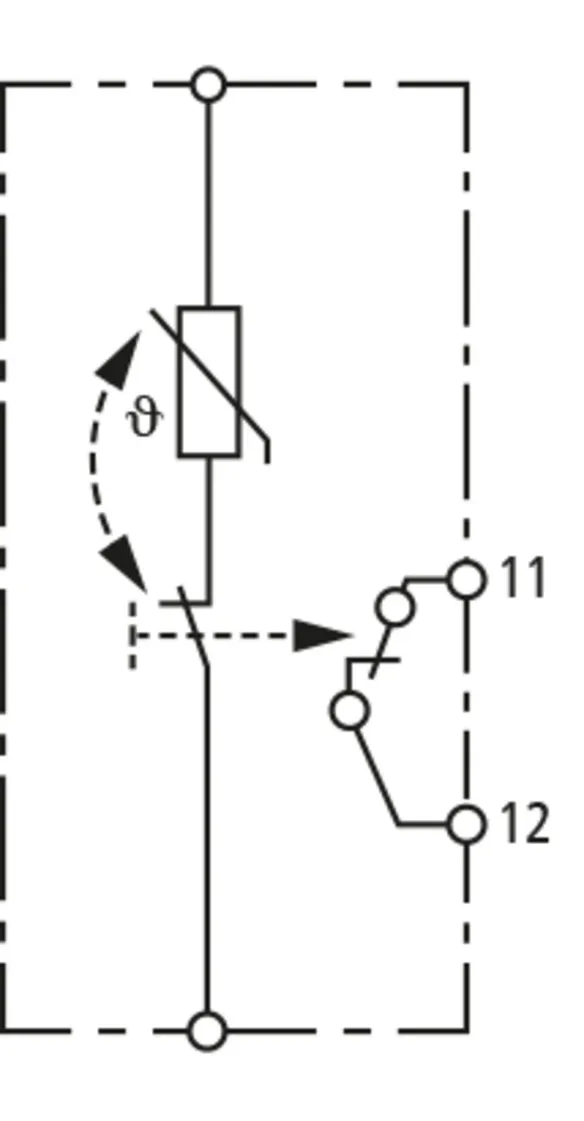

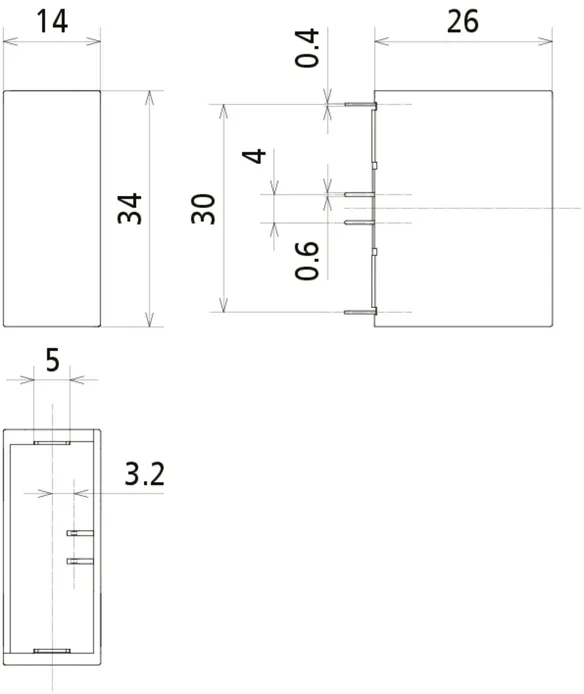

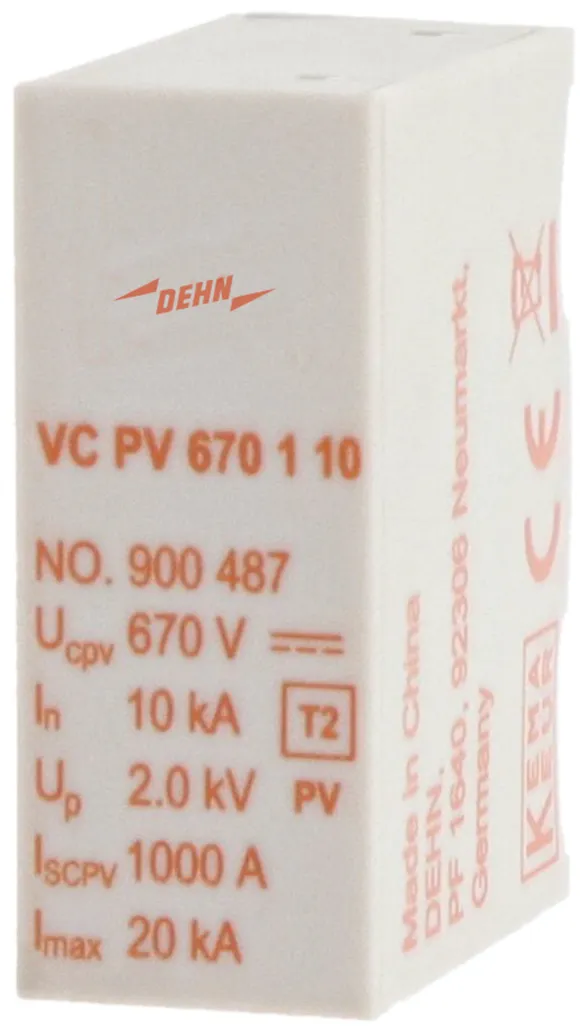

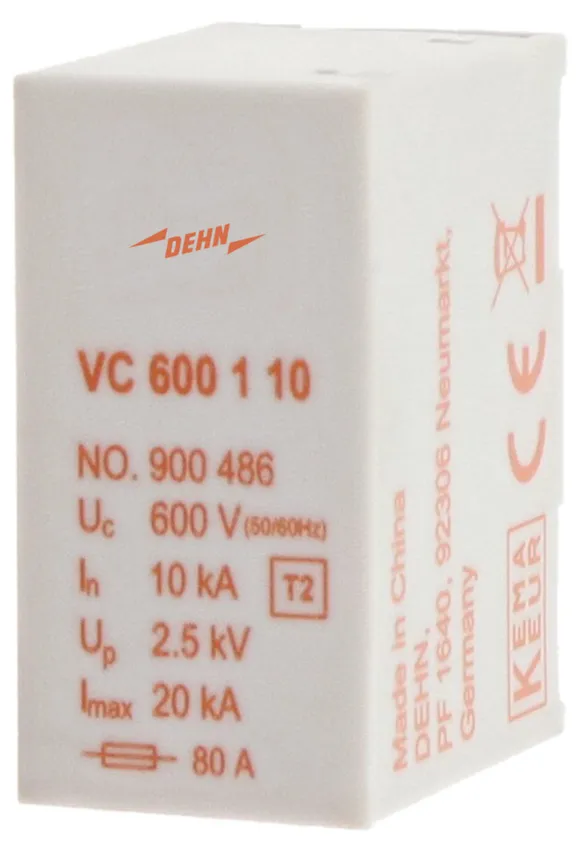

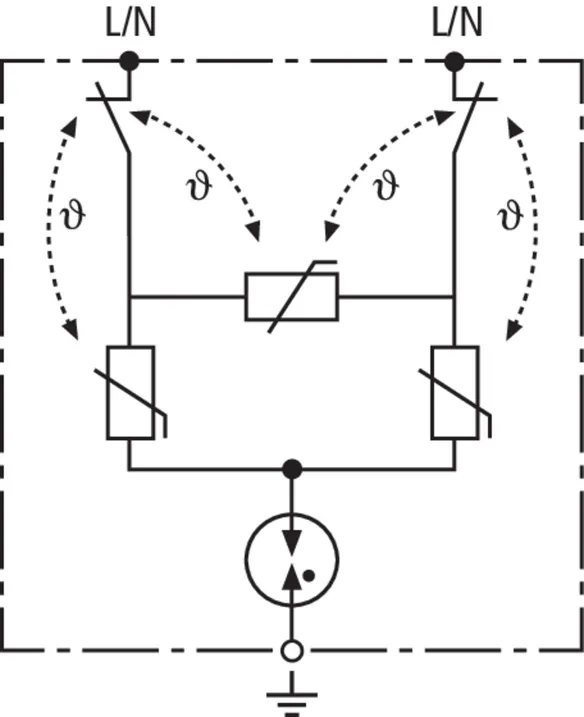

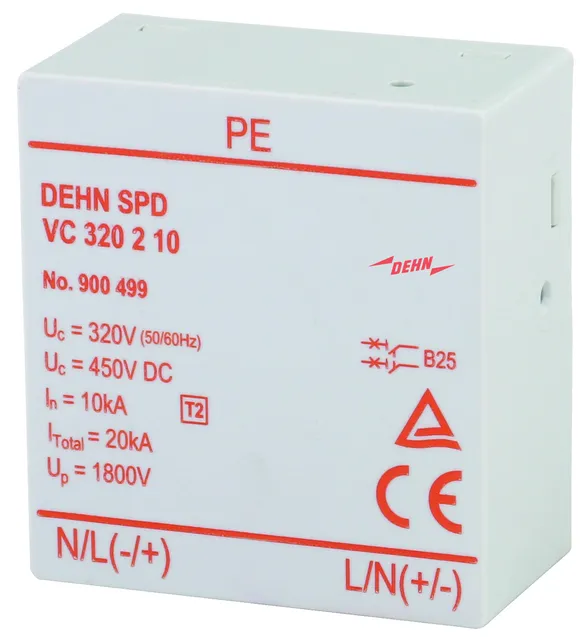

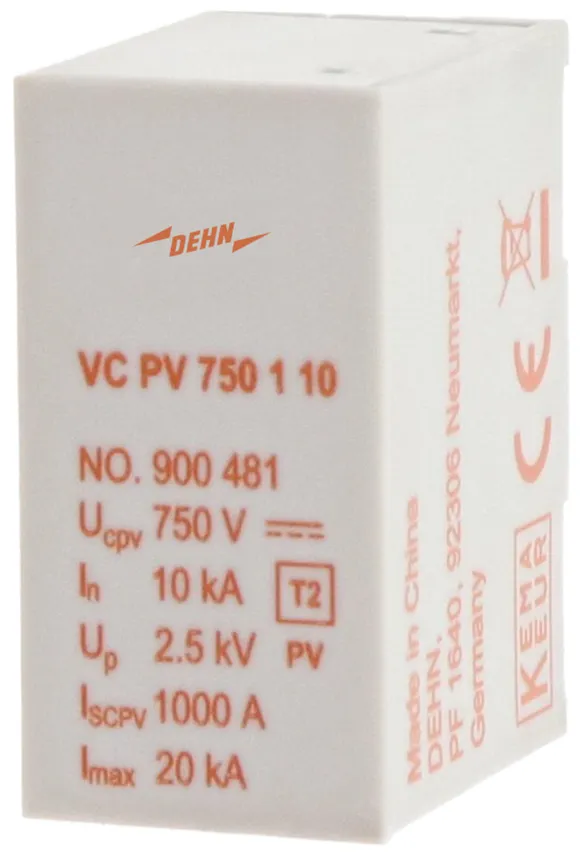

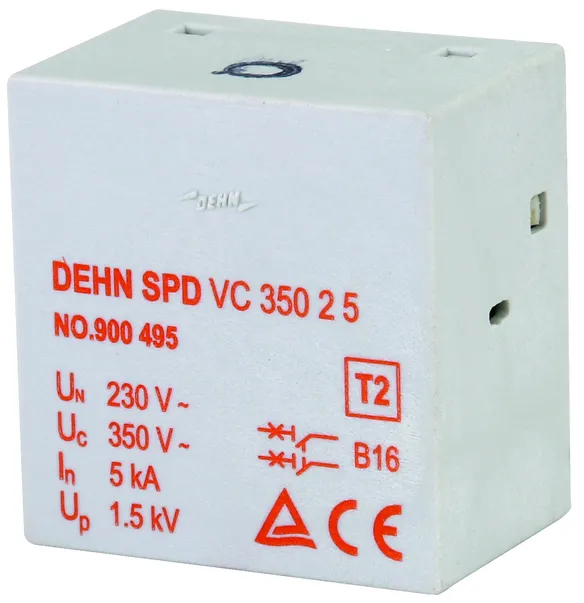

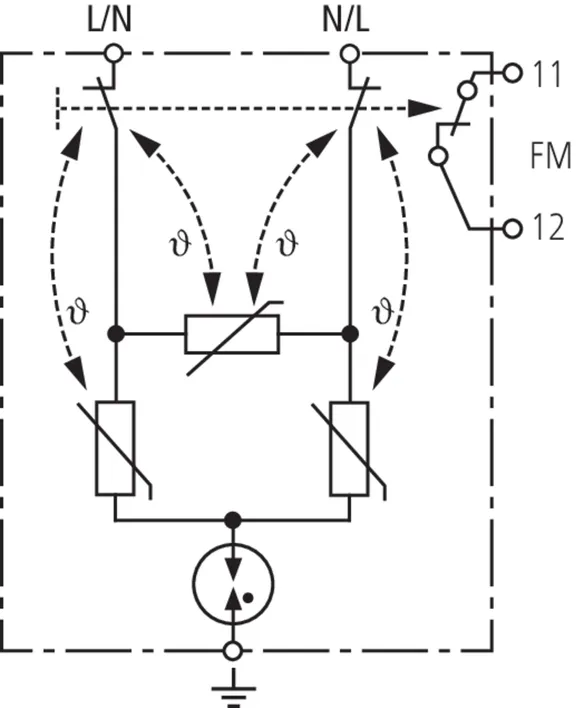

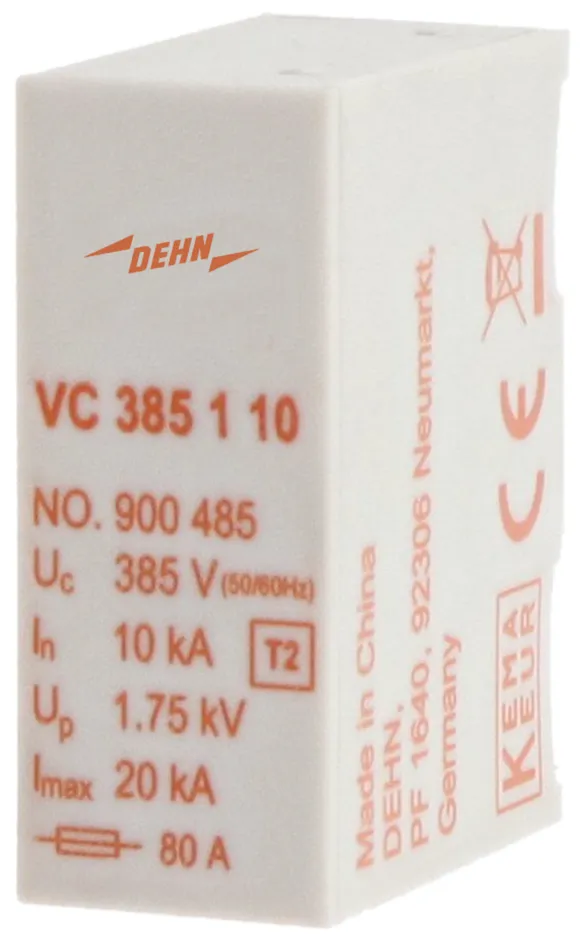

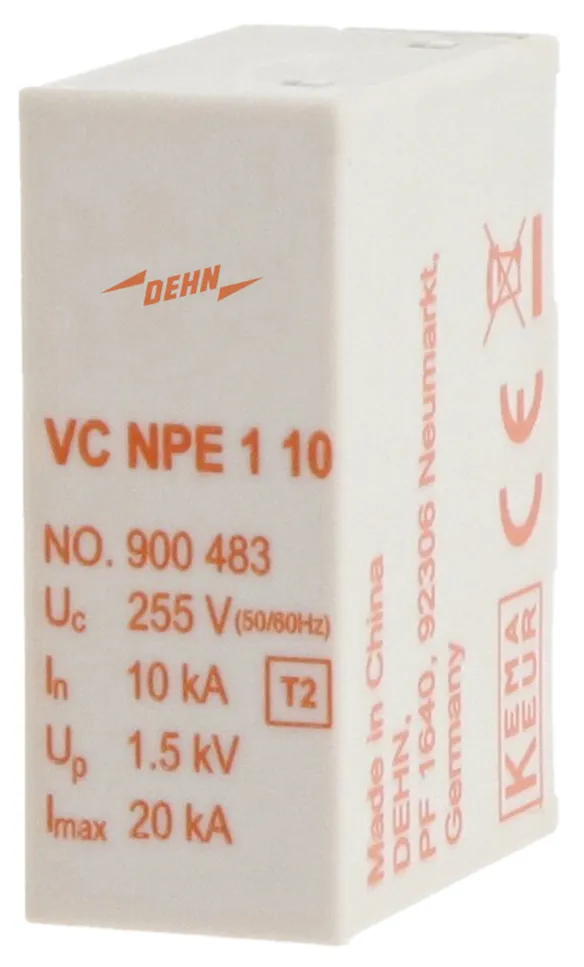

Ausführung als Typ 2 Ableiter in Varistortechnologie mit Ableiterüberwachung "Thermo Dynamic-Control"
Hohe Gerätesicherheit auf minimalem Bauraum
Einsatz in unterschiedlichen Branchen: z.B. Wind, PV, Mobilfunk

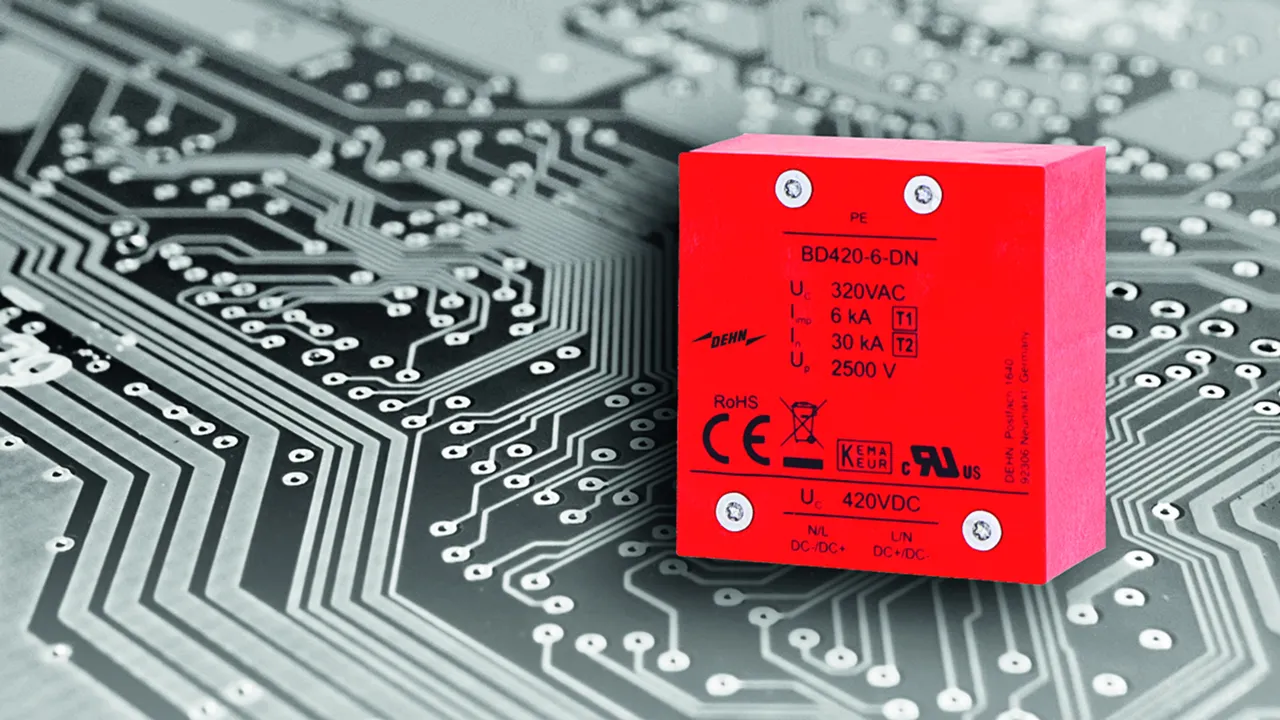

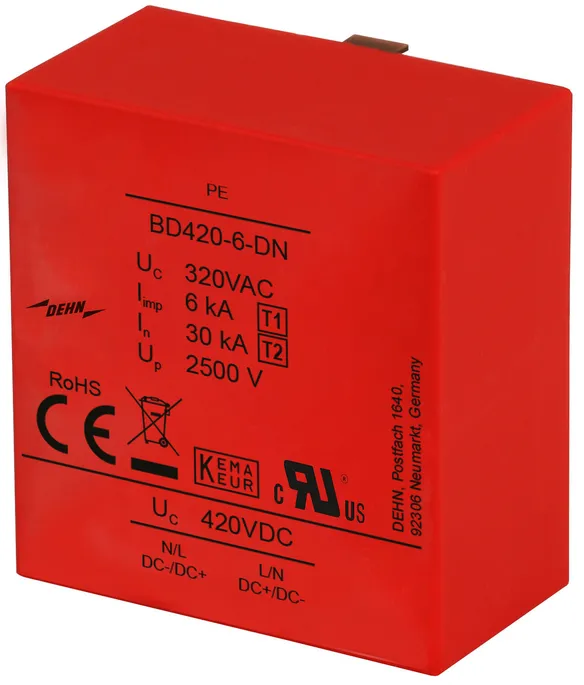

BD420-6-DN

1 Product

GTIN 4013364426382, Customs tariff No. (EU): 85363090, Gross weight: 58.00 g, PU: 125.00 Stk.

Images

Additional information

Fabrikat: DEHN
Typ: BD420-6-DN
Art.-Nr.: 900488
oder gleichwertig.

Certificates

Technical data

SPD nach EN 61643-11 / IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) (I_imp )	6 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. Vorsicherung (L) bis I_K= 3 kA_eff	100 A gG

SPD nach EN 61643-11 / IEC 61643-11	Typ 1 + Typ 2 / Class I + Class II
Nennspannung AC (U_N )	230 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	320 V (50 / 60 Hz)
Nennspannung DC (U_N )	380 V
Höchste Dauerspannung DC (U_C )	420 V
Blitzstoßstrom (10/350 µs) (I_imp )	6 kA
Spezifische Energie (W/R)	9 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	30 kA
Schutzpegel (U_P )	≤ 2,5 kV
Folgestromlöschfähigkeit AC (I_fi) 275 V	3 kA_eff
Folgestromlöschfähigkeit AC (I_fi)320 V	1,5 kA_eff
Folgestromlöschfähigkeit DC (I_fi)420 V	50 A
Ansprechzeit (t_A )	≤ 100 ns
Max. Vorsicherung (L) bis I_K= 3 kA_eff	100 A gG
TOV-Spannung (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich [Parallel] (T_U )	-40 °C ... +105 °C
Montage auf	PCB
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0 und UL
Einbauort	Leiterplattenbestückung

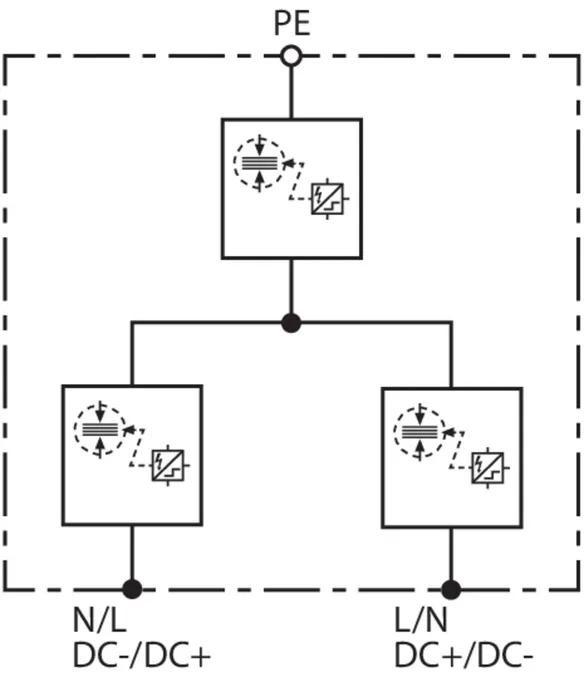

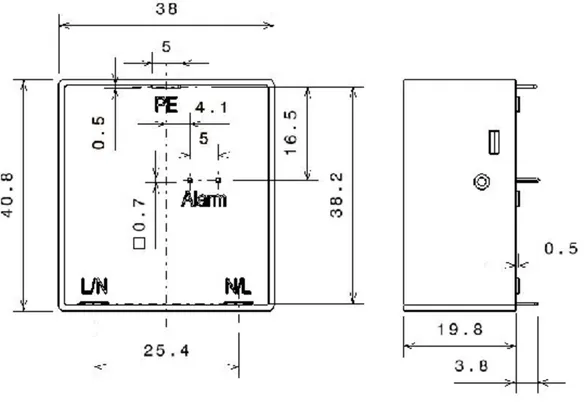

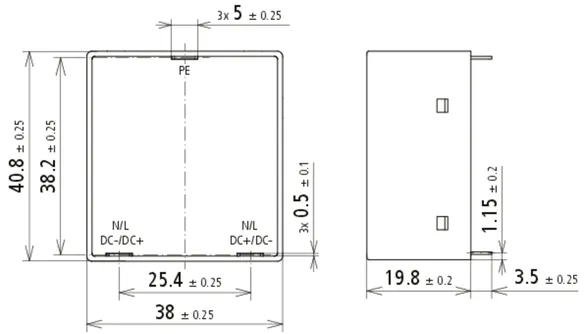

Einbaumaße	41,05 x 38,25 x 20 mm
Zulassungen	KEMA, UL
