Erdanschlussplatten

  • Hohe Kurzschlussstromtragfähigkeit der Anschlussplatte
  • Anschluss der Phasenäste einpolig

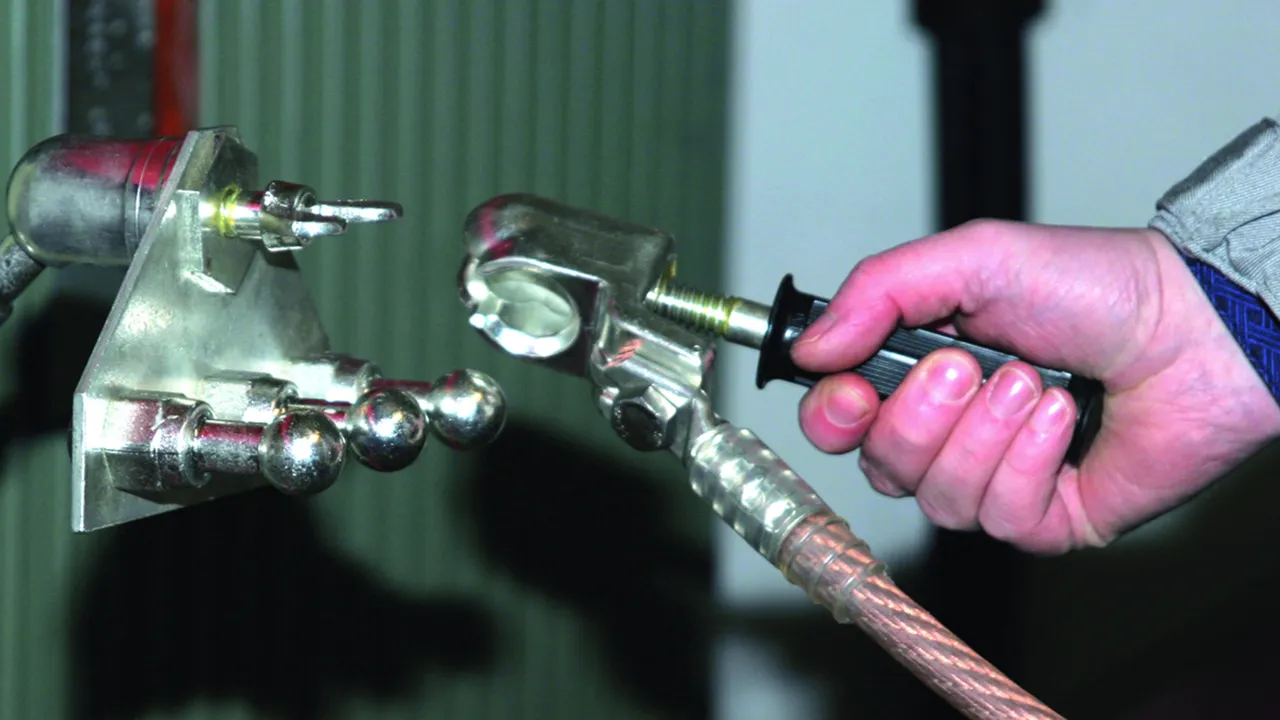

  • Zum Anschluss von einpoligen Erdungs- und Kurzschließvorrichtungen an Umspannern von Oberleitungsmasten oder an Sicherungsträgern
  • Ausführung für Kugelfestpunkt Ø20 mm, Ø25 mm oder Ringnutbolzen Ø16 mm

Details

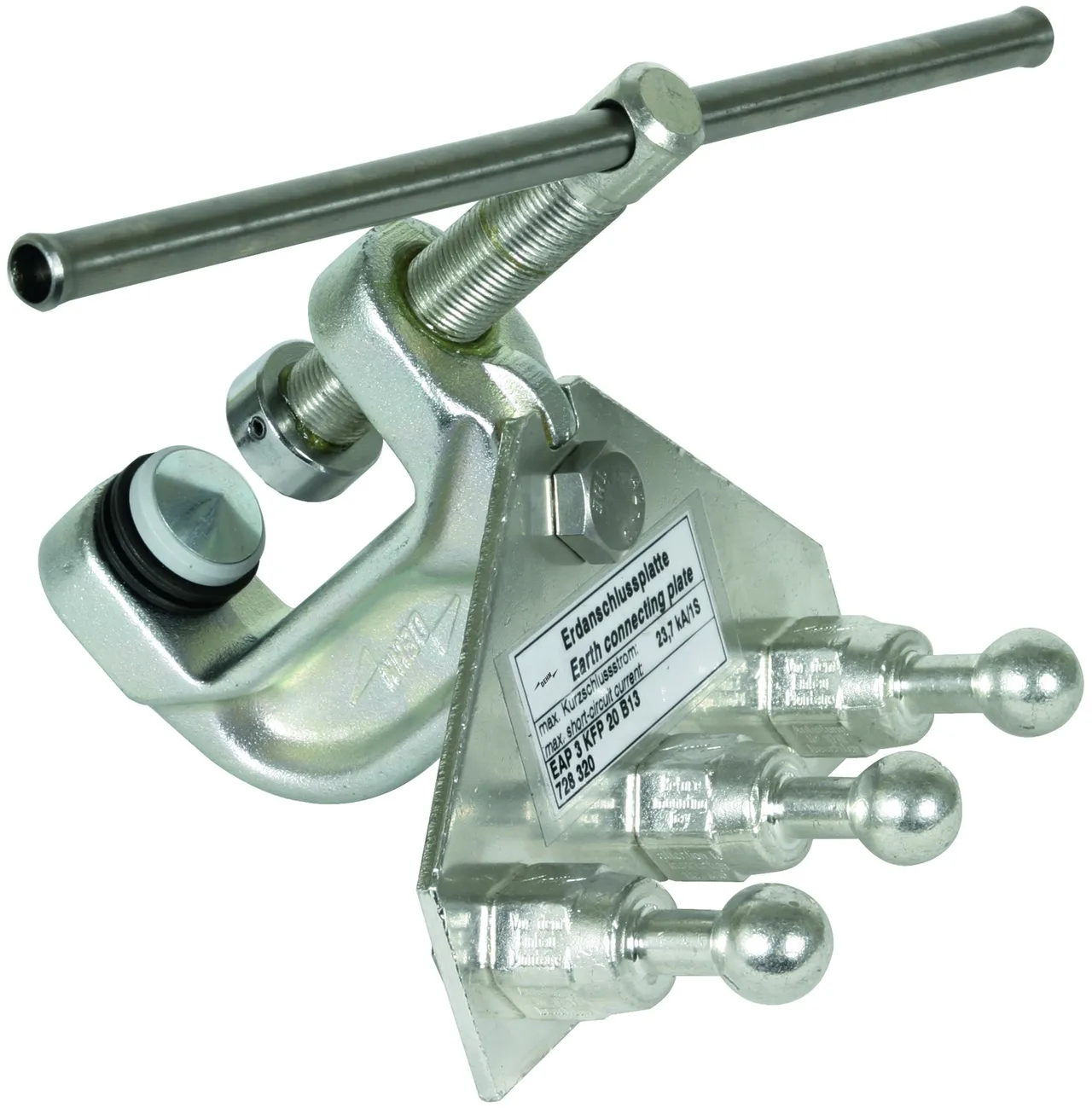

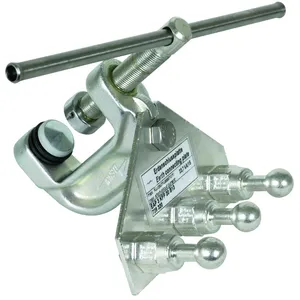

Erdungsfräsklemme mit Verdrehungsschutz montiert auf Erdanschlussplatte.
lorem ipsum

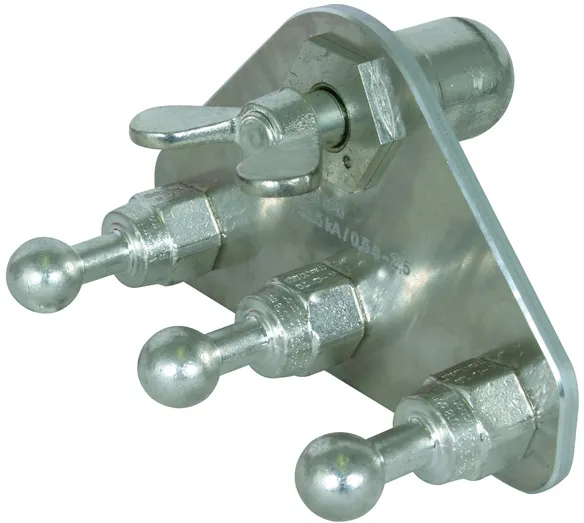

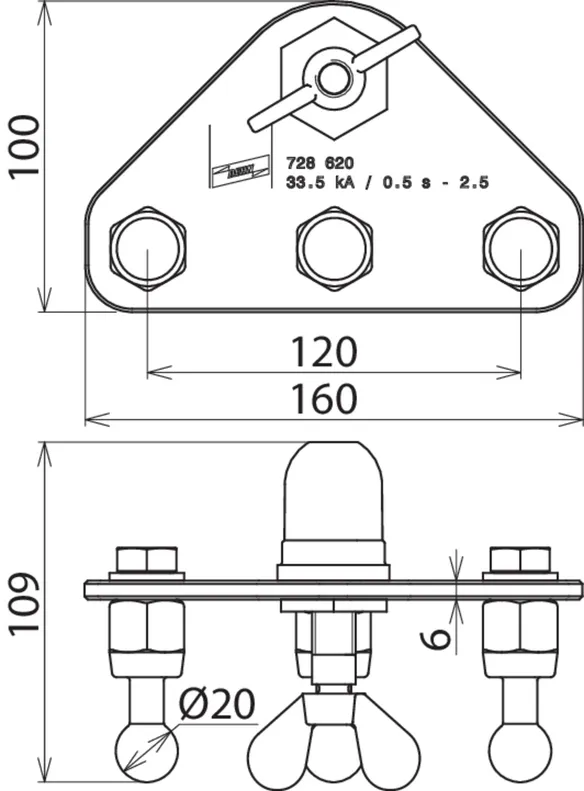

Mit 3 Kugelfestpunkten und Kugelkopfhaube

2 ??store.products_de??

??store.product.number.short_de?? 728620 EAPA 3 KFP 20 KKH

??store.product.gtin_de?? 4013364147843, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 1085.00 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.predecessor_de??

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Festpunkt Ø 20 mm
Max. Seilquerschnitt Cu 120 mm²
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

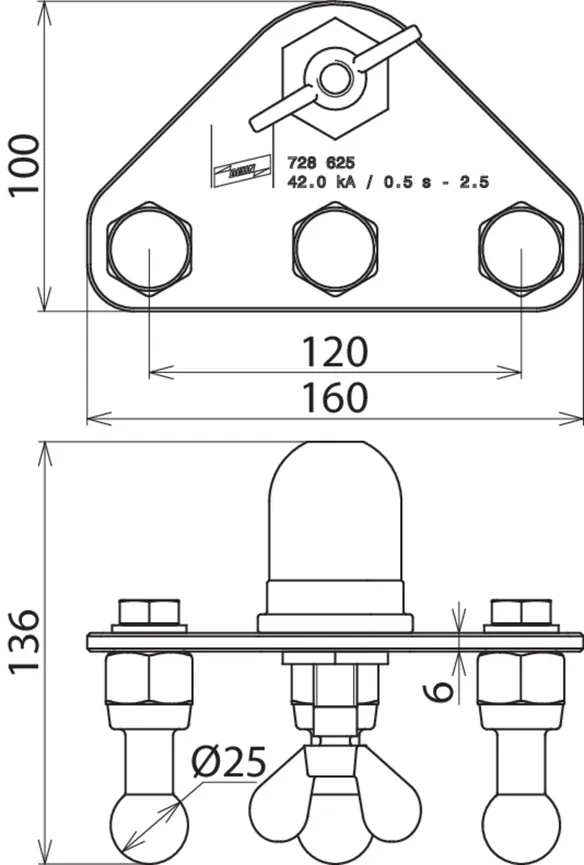

??store.product.number.short_de?? 728625 EAPA 3 KFP 25 KKH

??store.product.gtin_de?? 4013364147867, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 1084.00 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.predecessor_de??

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Festpunkt Ø 25 mm
Max. Seilquerschnitt Cu 150 mm²
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

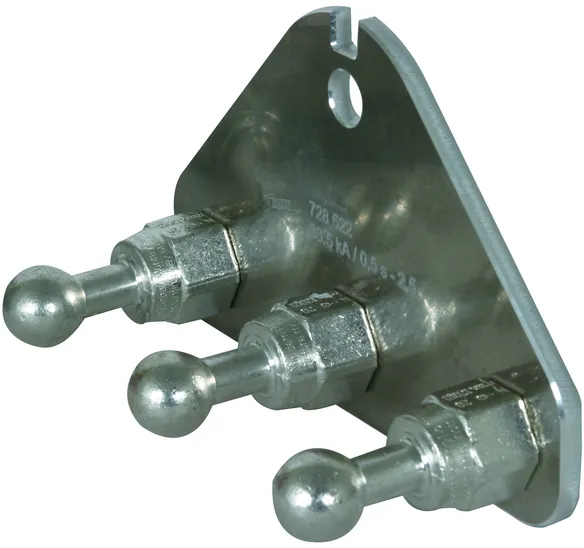

Mit 3 Kugelfestpunkten

Zur Montage auf Erdanschlussklemmen mit Verdrehungsschutz PK1.

2 ??store.products_de??

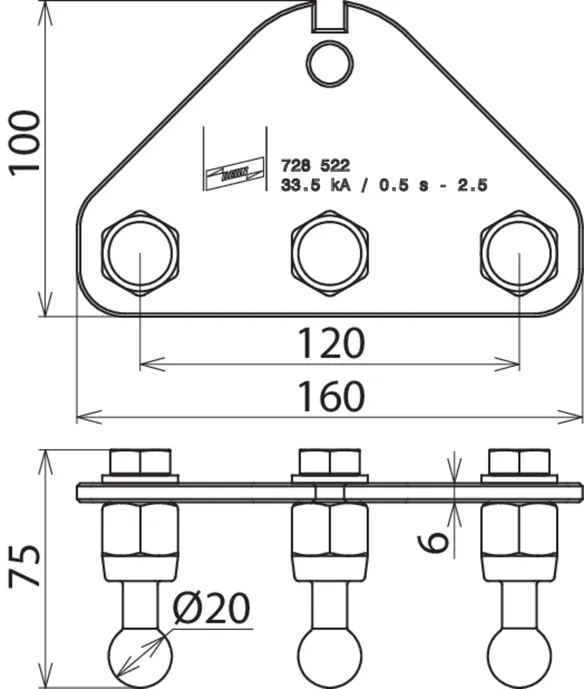

??store.product.number.short_de?? 728522 EAPA 3 KFP 20 B13

??store.product.gtin_de?? 4013364147874, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 756.00 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.predecessor_de??

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Festpunkt Ø 20 mm
Max. Seilquerschnitt Cu 120 mm²
Max. Kurzschlussstrom Ik 0,5 s 33,5 kA
Max. Kurzschlussstrom Ik 1 s 23,7 kA

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

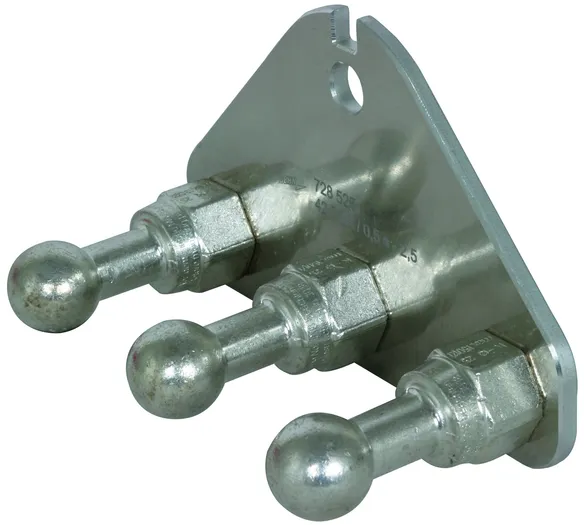

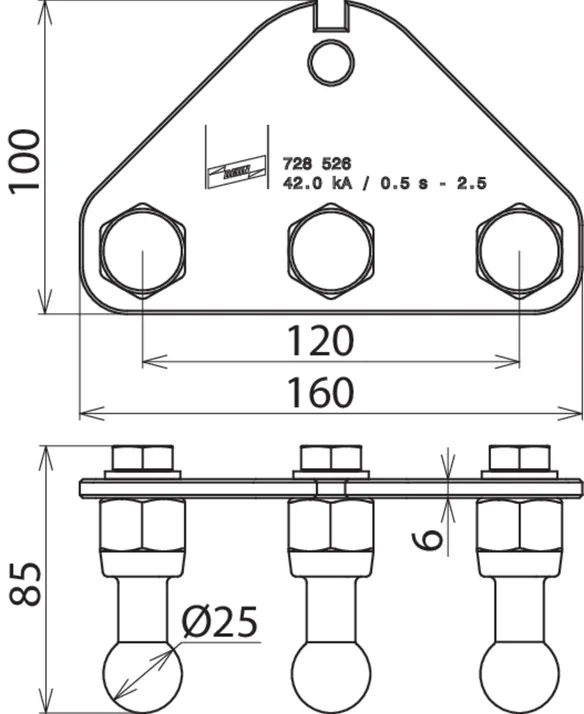

??store.product.number.short_de?? 728526 EAPA 3 KFP 25 B13

??store.product.gtin_de?? 4013364147881, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 1014.00 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.predecessor_de??

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Festpunkt Ø 25 mm
Max. Seilquerschnitt Cu 150 mm²
Max. Kurzschlussstrom Ik 0,5 s 42,0 kA
Max. Kurzschlussstrom Ik 1 s 29,6 kA

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

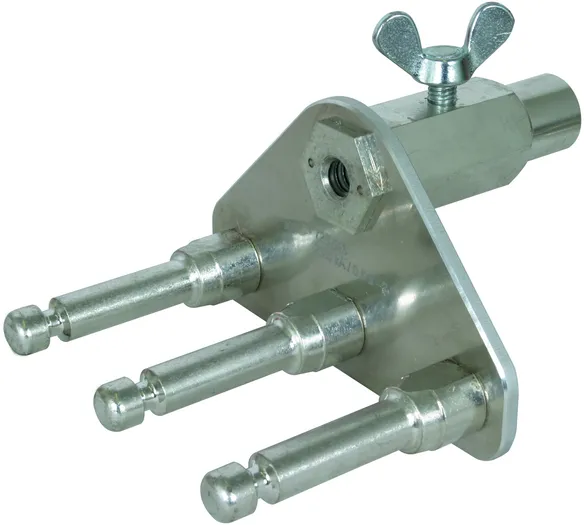

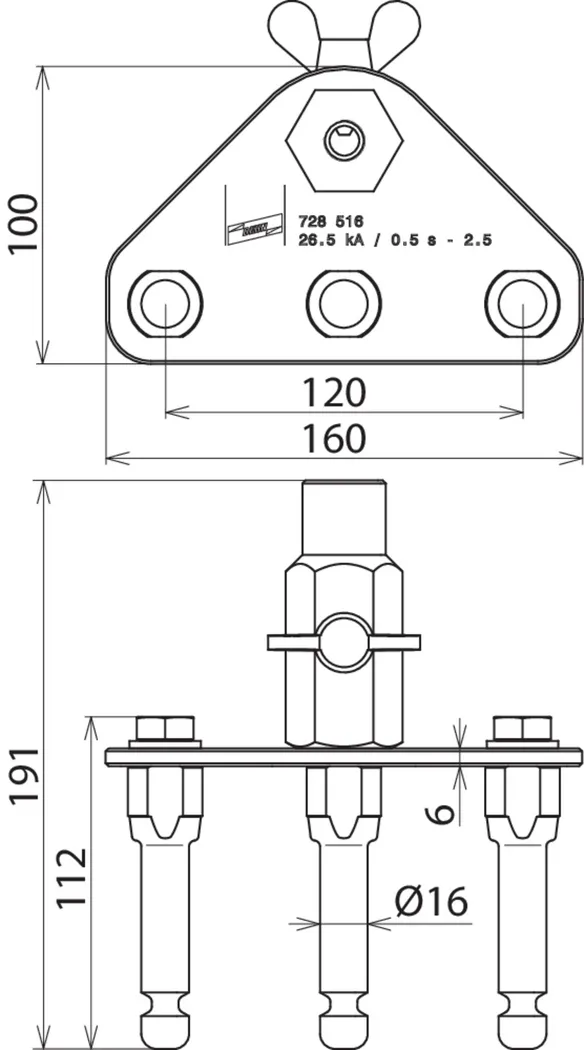

Mit 3 Ringnutfestpunkten und Erdanschlussbuchse

1 ??store.product_de??

??store.product.number.short_de?? 728516 EAPA 3 RN 16 EAB

??store.product.gtin_de?? 4013364147898, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 1.54 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.predecessor_de??

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Festpunkt Ø 16 mm
Max. Seilquerschnitt Cu 95 mm²
Max. Kurzschlussstrom Ik 0,5 s 26,5 kA
Max. Kurzschlussstrom Ik 1 s 18,7 kA

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

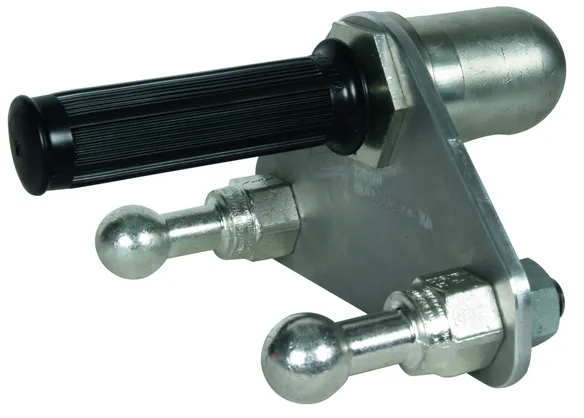

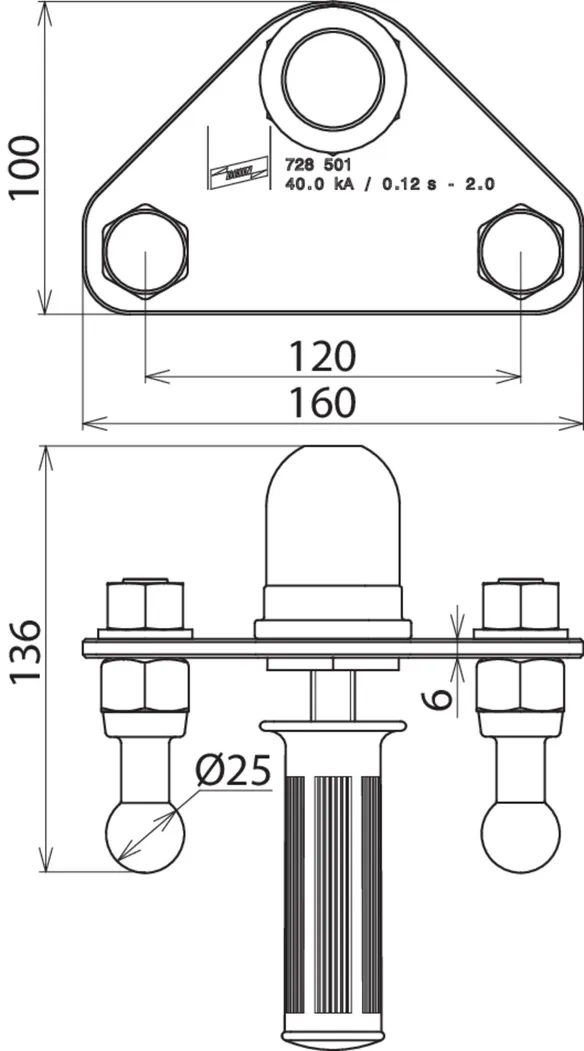

Mit 2 Kugelfestpunkten und Kugelkopfhaube

Mit Kugelkopfhaube drehbar, Ø25 mm, mit Handgriff aus Kunststoff.
Zum Zusammenschluss von 2 einpoligen Erdungs- und Kurzschließvorrichtungen und Anschluss an einem Kugelfestpunkt Ø25 mm.

1 ??store.product_de??

??store.product.number.short_de?? 728501 EAP 2 25 KKH HG

??store.product.gtin_de?? 4013364079618, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 1015.00 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Festpunkt Ø 25 mm
DB Zeichnungs-Nr. 3 Ebgw 01.66
DB Material-Nr. 157 540

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

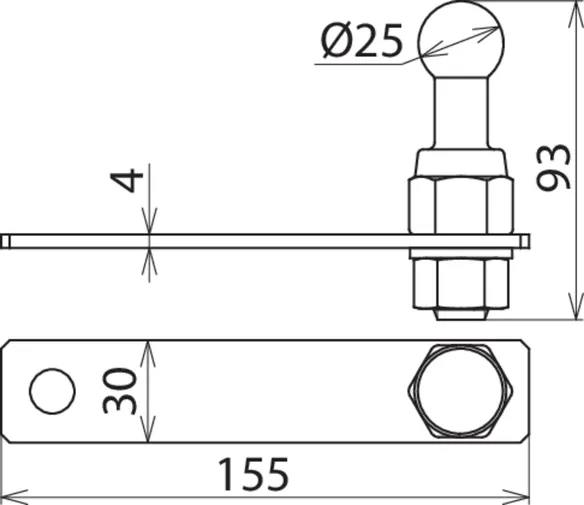

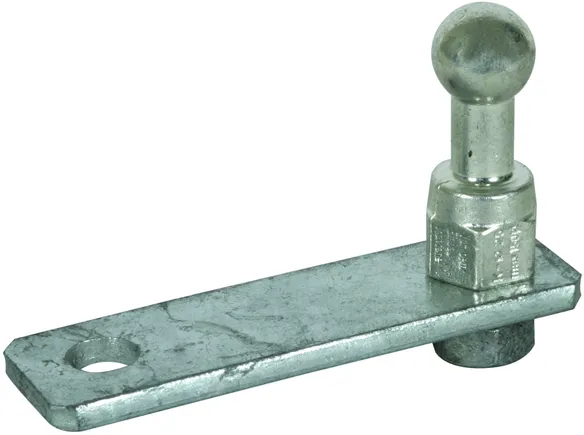

Anschlusslasche mit 1 Kugelfestpunkt

Zum Anschluss an einem Sicherungsträger.

1 ??store.product_de??

??store.product.number.short_de?? 728503 EAP 25 SIT US OL

??store.product.gtin_de?? 4013364079564, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 453.00 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Festpunkt Ø 25 mm
DB Zeichnungs-Nr. 4 Ebgw 01.60
DB Material-Nr. 157 545

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

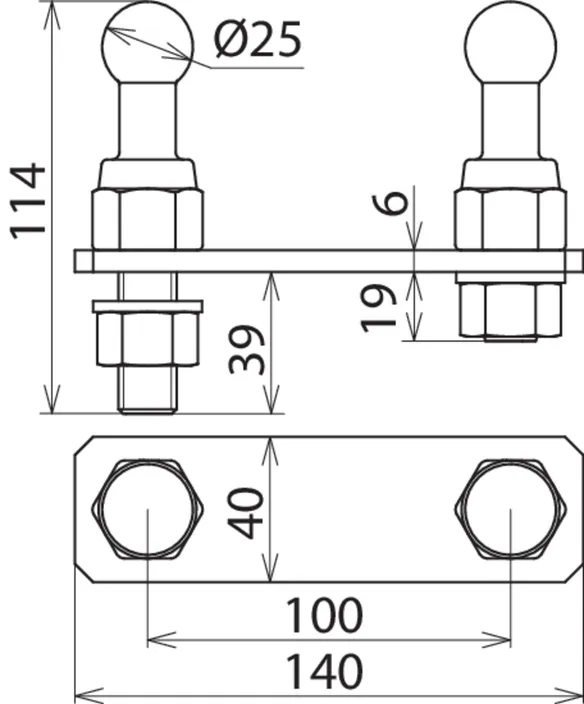

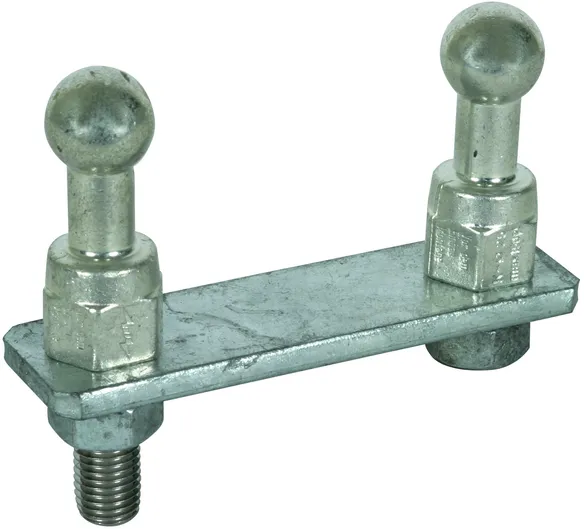

Anschlusslasche mit 2 Kugelfestpunkten

Zum Anschluss am Masten.

1 ??store.product_de??

??store.product.number.short_de?? 728502 EAP 2 25 MA US OL

??store.product.gtin_de?? 4013364079571, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 708.00 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??



??store.product.data_de??

Festpunkt Ø 25 mm
DB Zeichnungs-Nr. 3 Ebgw 01.61
DB Material-Nr. 157 548

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??
