Hochspannungsanzeiger HSA 194

Einfach – Sicher prüfen

Zum berührungslosen Feststellen der Spannungsfreiheit an Schaltanlagen und Hochspannungsfreileitungen bzw. mittig geerdete einphasige Bahnstromleitungen
Kosten- / platzsparender Transport

Details

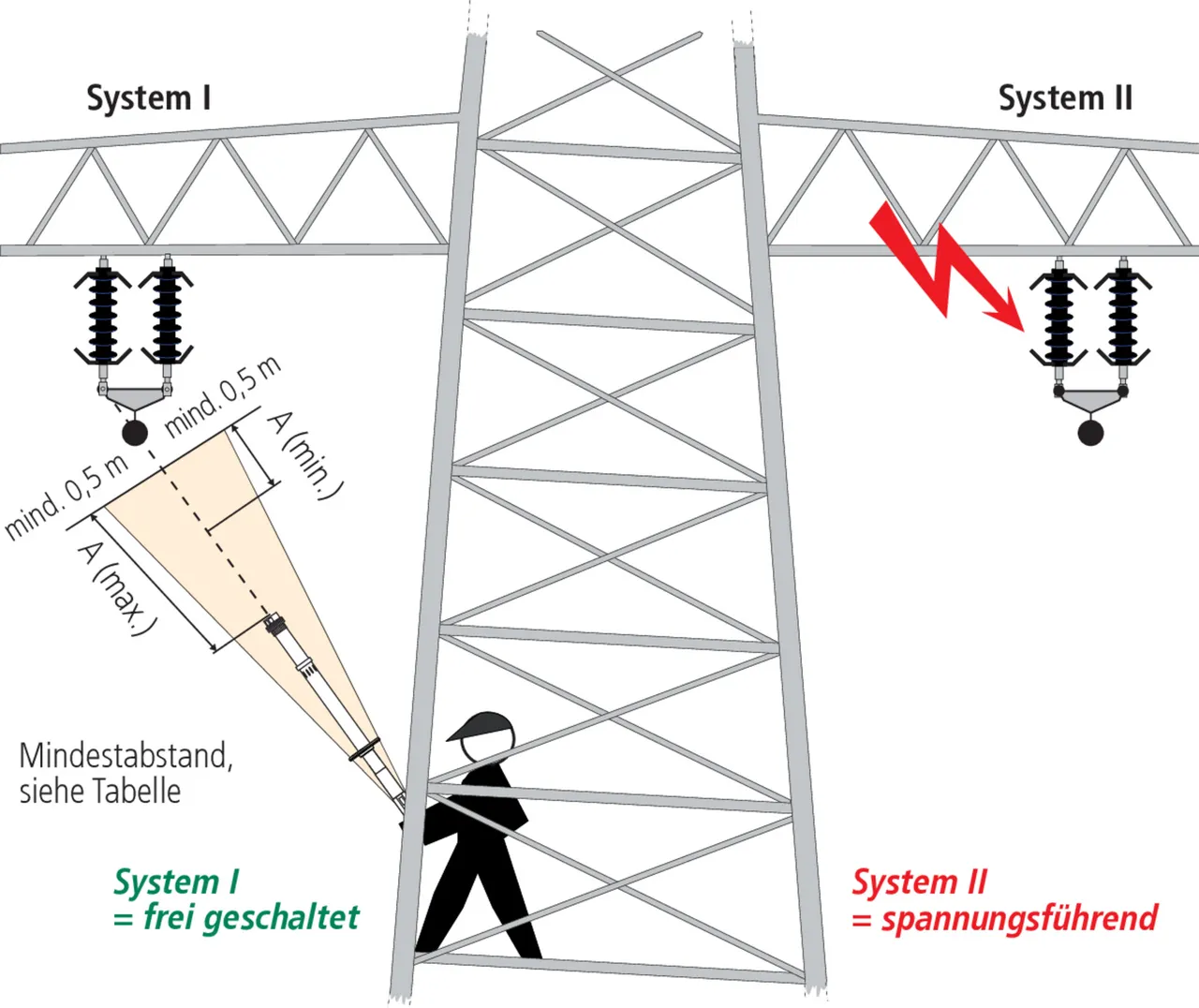

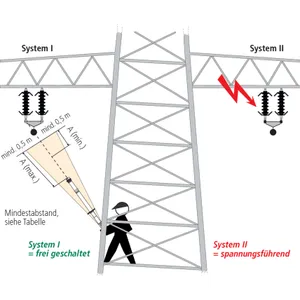

Bild 1: Anwendungsbeispiel Gittermast-Eckstiel mit Schalterstellung „Aufstiegskontrolle“ (nur HSA 194 110 420 SN7737)

lorem ipsum — Bild 1: Anwendungsbeispiel Gittermast-Eckstiel mit Schalterstellung „Aufstiegskontrolle“ (nur HSA 194 110 420 SN7737)

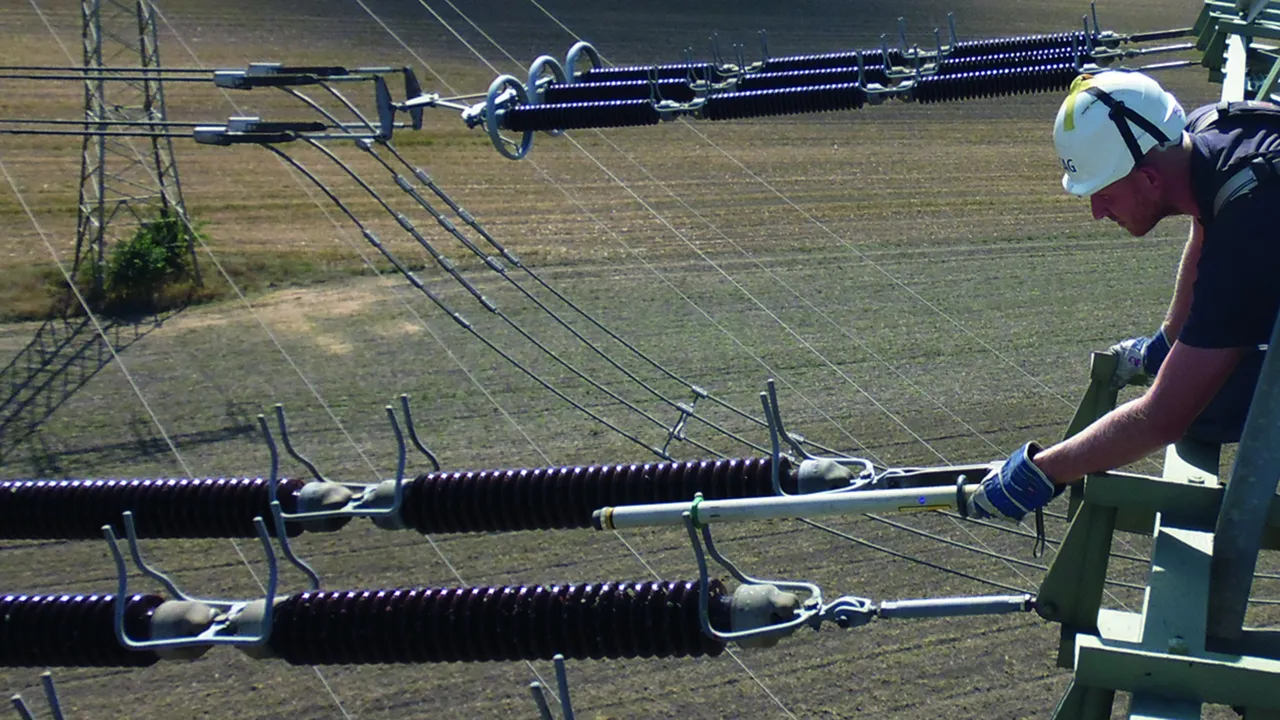

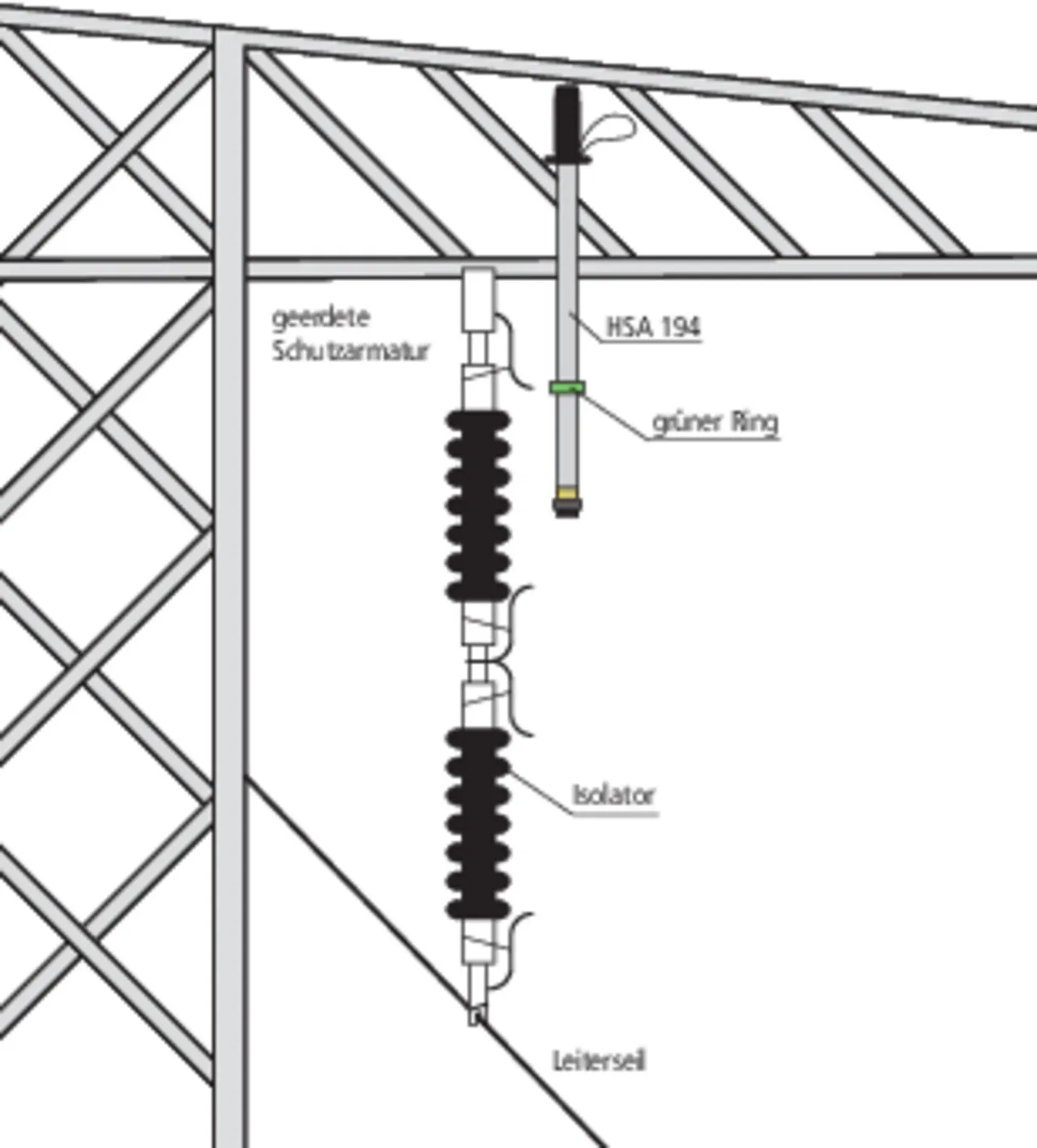

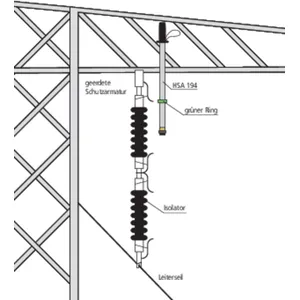

Bild 2: Anwendungsbeispiel Masttraverse mit Schalterstellung „110 ... 420 kV“

??store.filter.button.open_de??

Nennspannungsbereich 110 ... 420 kV

Mit Steckkupplung als Abschlussteil zum Verlängern der Handhabe.

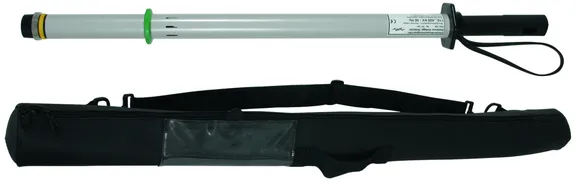

Aufbewahrungstasche im Lieferumfang enthalten.

2 Products

Part No. 767541 HSA194 110 420 STK

GTIN 4013364115712, Customs tariff No. (EU): 90303370, Gross weight: 1.70 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Certificates

Technical data

Nennspannungsbereich (U_N )	110 ... 420 kV
Frequenz	50 Hz

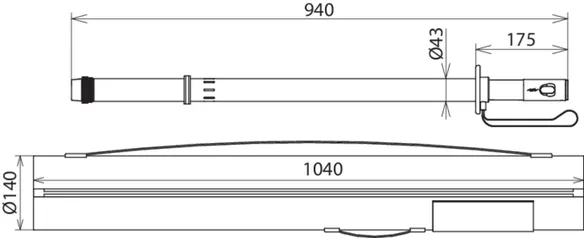

Gesamtlänge (l_G )	940 mm
Isolierstrecke (l_I )	540 mm
Aufstiegskontrolle	Nein

Nennspannungsbereich (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	50 Hz
Gesamtlänge (l_G )	940 mm
Isolierstrecke (l_I )	540 mm
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Aufstiegskontrolle	Nein

Product 767541 was added to Notepad.

Go to Notepad

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Part No. 767542 HSA194 110 420 16.7

GTIN 4013364086616, Customs tariff No. (EU): 90303370, Gross weight: 5.85 kg, PU: 1.00 Stk.

Predecessor

Images

Open PDF

Additional information

Certificates

Technical data

Nennspannungsbereich (U_N )	110 ... 420 kV
Frequenz	16,7 Hz
Gesamtlänge (l_G )	940 mm
Isolierstrecke (l_I )	540 mm
DB Zeichnungs-Nr.	3 Ekgw 02.54
Aufstiegskontrolle	Nein

Nennspannungsbereich (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	16,7 Hz
Gesamtlänge (l_G )	940 mm
Isolierstrecke (l_I )	540 mm
DB Zeichnungs-Nr.	3 Ekgw 02.54
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Aufstiegskontrolle	Nein

Product 767542 was added to Notepad.

Go to Notepad

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Nennspannungsbereich 110 ... 420 kV, mit Aufstiegskontrolle

Mit Steckkupplung als Abschlussteil zum Verlängern der Handhabe.
Aufbewahrungstasche im Lieferumfang enthalten.

1 Product

Part No. 767539 HSA 194 110 420 SN7737

GTIN 4013364306769, Customs tariff No. (EU): 90303370, Gross weight: 1.82 kg, PU: 1.00 Stk.

Images

Open PDF

Additional information

Technical data

Nennspannungsbereich (U_N )	110 ... 420 kV
Frequenz	50 Hz
Gesamtlänge (l_G )	940 mm
Isolierstrecke (l_I )	540 mm
Aufstiegskontrolle	Ja

Nennspannungsbereich (U_N )	110 ... 420 kV
Spannungsart	AC
Frequenz	50 Hz
Gesamtlänge (l_G )	940 mm
Isolierstrecke (l_I )	540 mm
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Verwendbar bei	_
Einsatzort	Freileitungen- und Freiluftschaltanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
Aufstiegskontrolle	Ja
