Kurzschließschiene

Einfach online die passende Kurzschließschiene erstellen
Individuelle Konfiguration
Permanente Plausiblitätsprüfung im Hintergrund
Mit Längsnut zur sicheren Kontaktierung
Hohe Kurzschlussstromfestigkeit bis max. 130 kA / 0,5 s für Niederpannungsanlagen (NS) und 80 kA / 0,5 s für Mittelspannungsanlagen (MS)

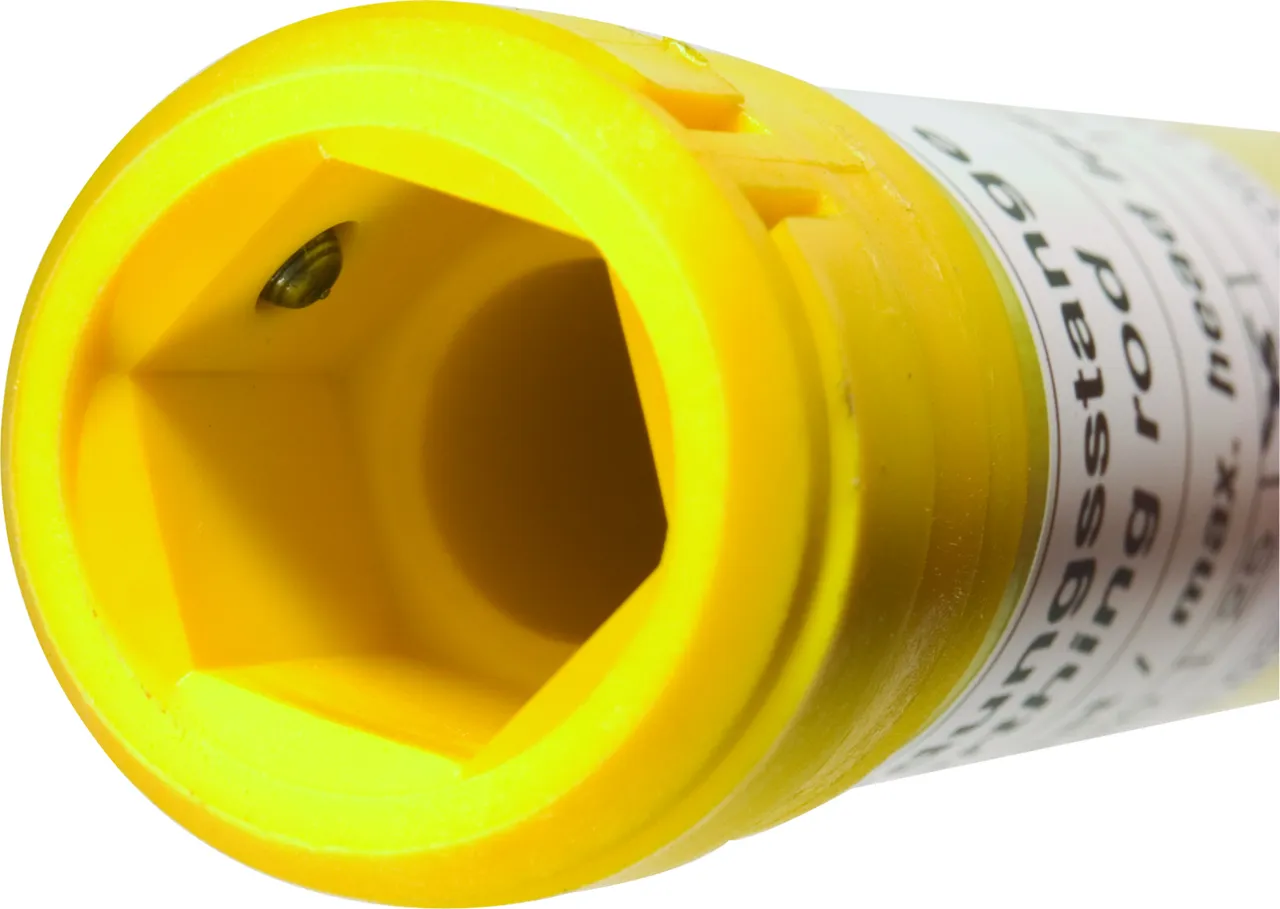

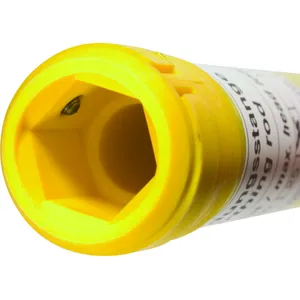

Betätigung mit Erdungsstangen in Ausführung Spindel mit Sechskant oder Spindel mit Querstift
Schienen- und Erdungsseillängen können über den EuK-Konfigurator online ausgewählt werden

Details

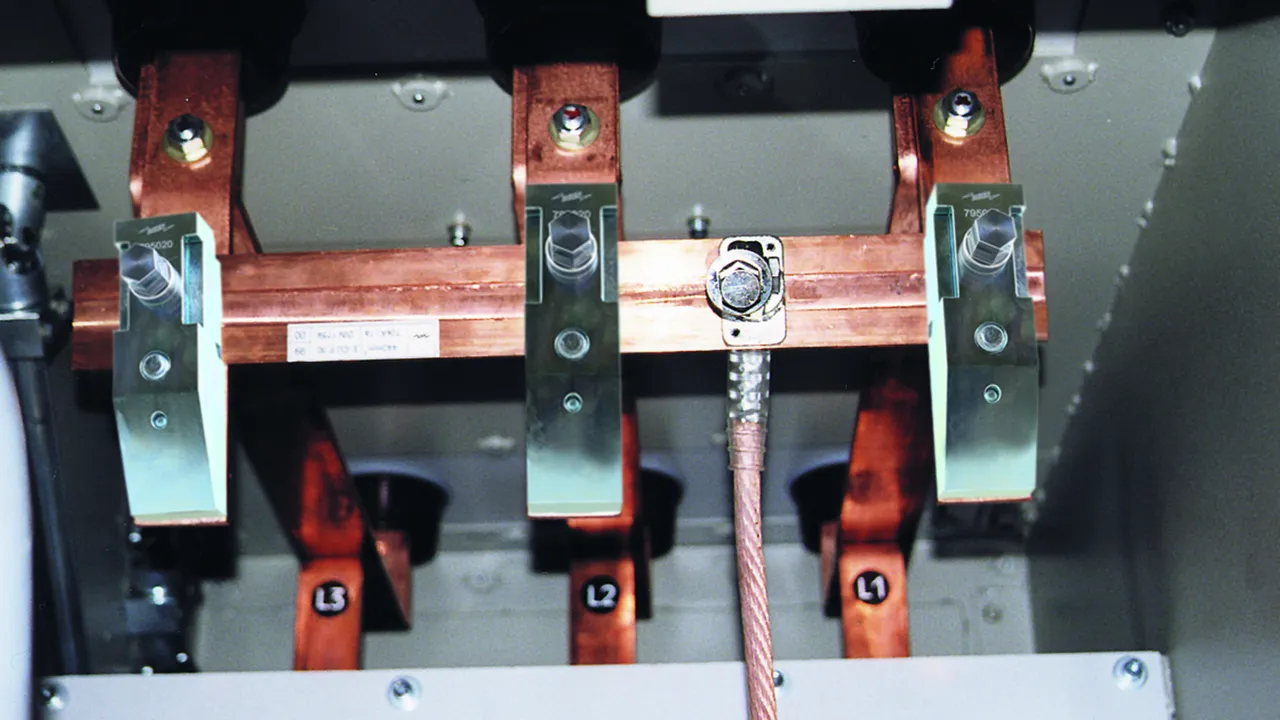

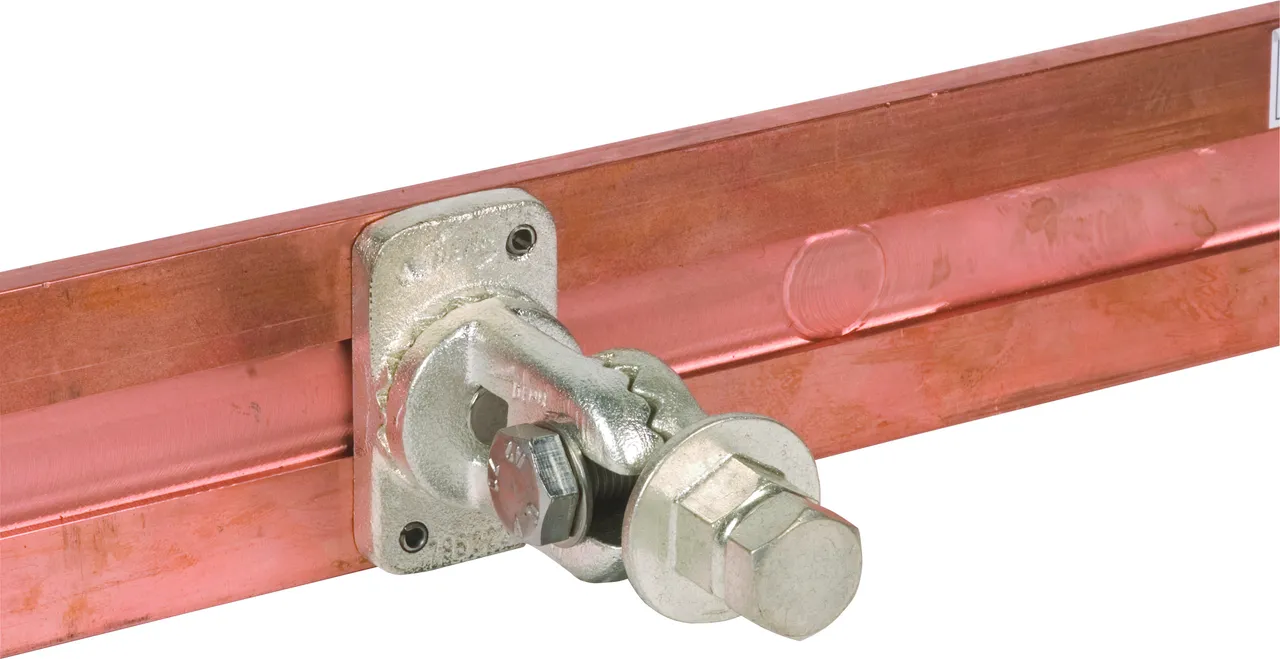

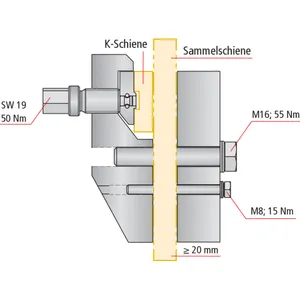

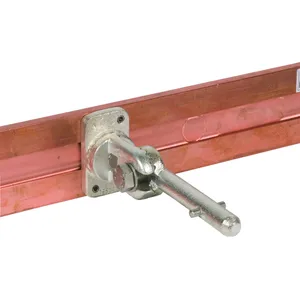

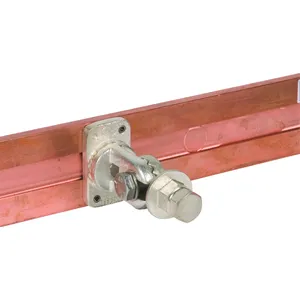

Klemmfestpunkt montiert auf Sammelschiene und eingebrachter Kurzschließschiene

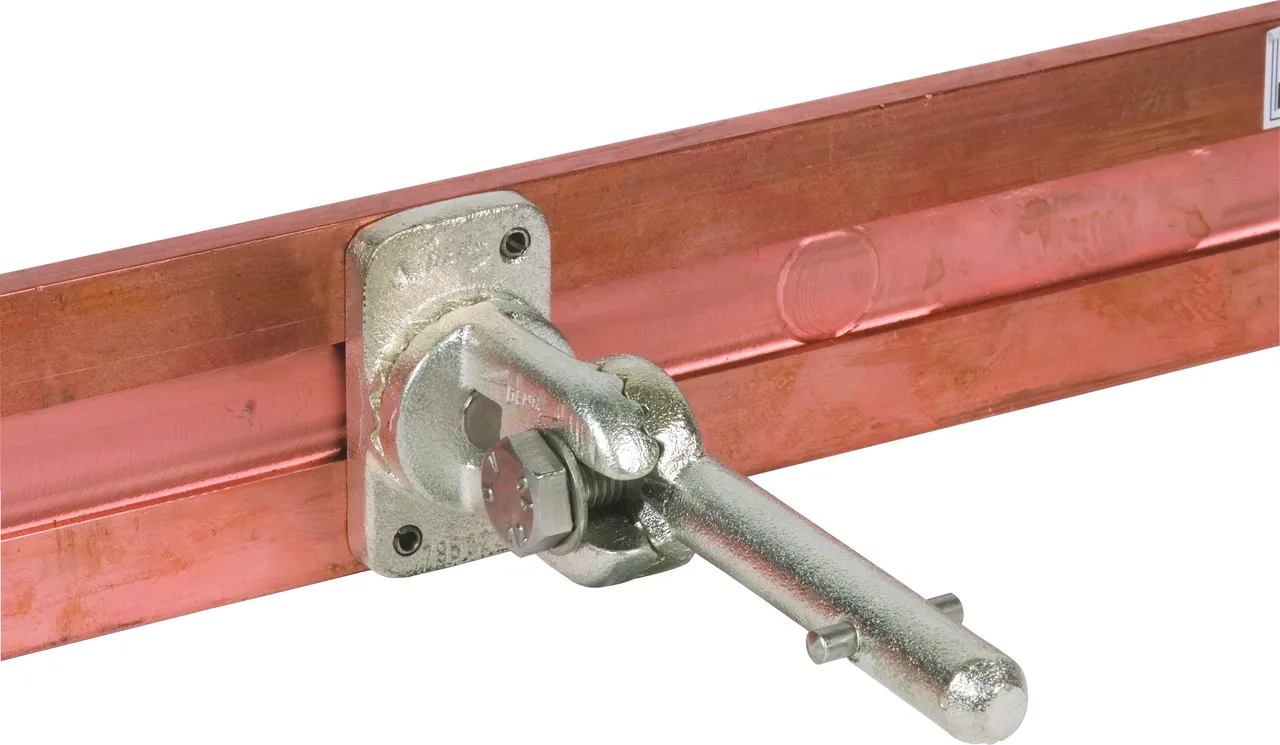

lorem ipsum — Klemmfestpunkt montiert auf Sammelschiene und eingebrachter Kurzschließschiene

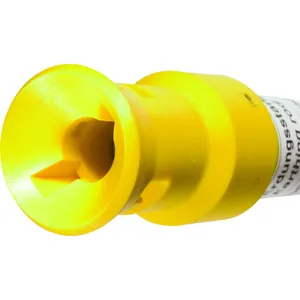

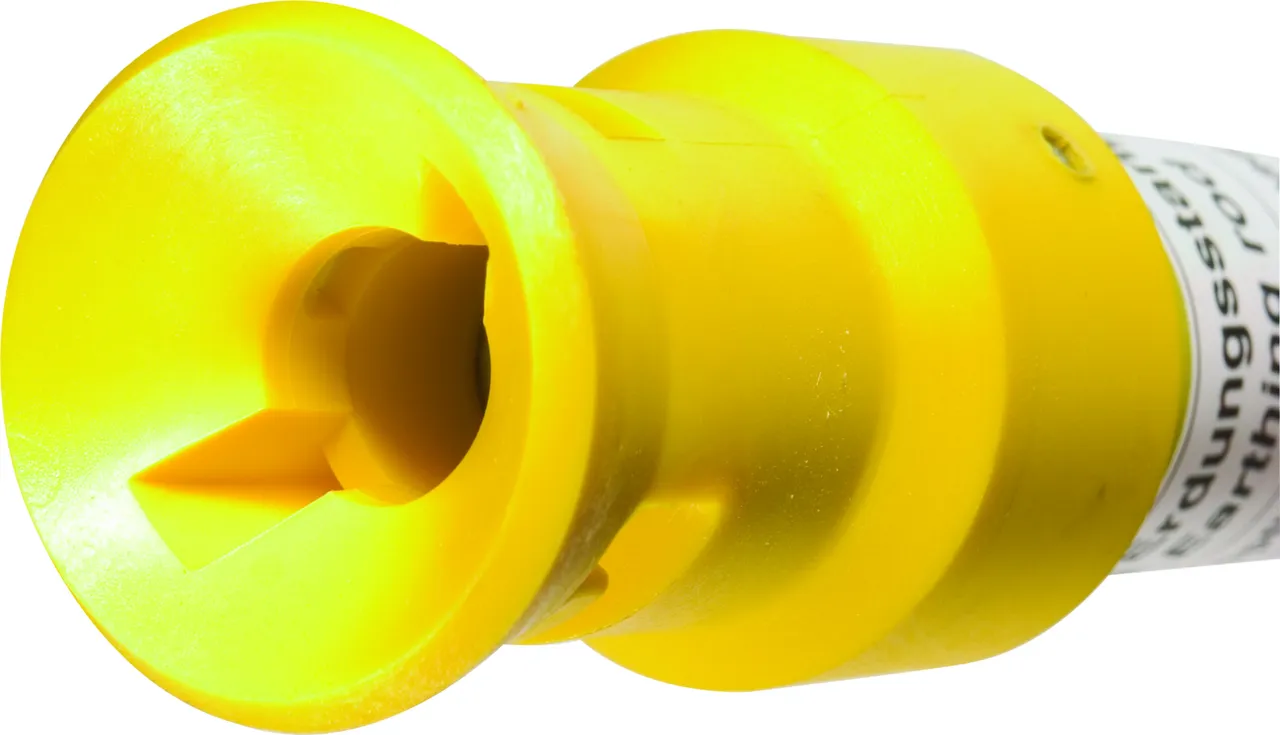

**SQ:** Spindel mit Querstift (Bajonettausführung).

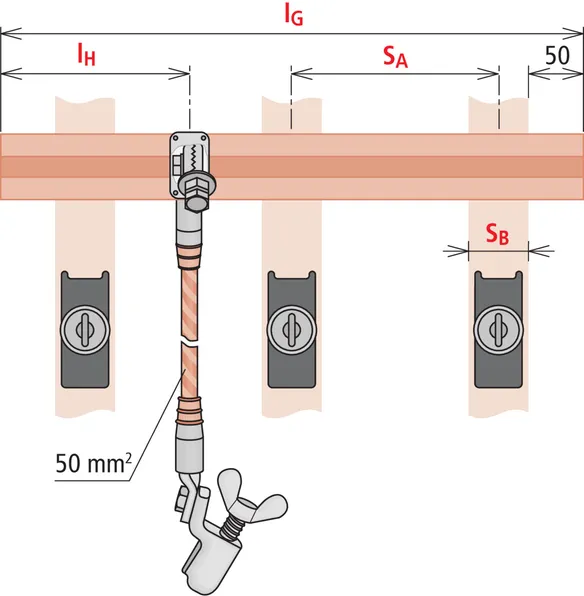

Kurzschließschiene aus Kupfer

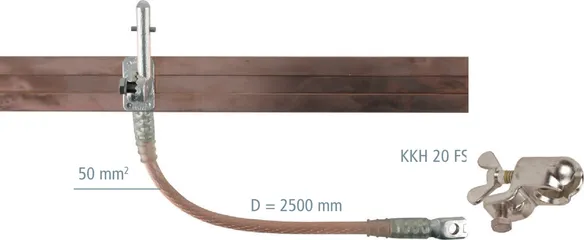

Erdseitig mit Kugelkopfhaube starr (KKH 20 FS).

4 ??store.products_de??

??store.product.number.short_de?? VL2FG28 KS SQ C NS VL2FG28

??store.product.gtin_de?? 4013364450820, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 6.18 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Anwendung	NS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	175 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	130 kA
Max. Kurzschlussstrom I_k1 s	90 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Anwendung	NS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	175 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	130 kA
Max. Kurzschlussstrom I_k1 s	90 kA
Einsatzort	Niederspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Kupfer
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? VHNEFQE KS SK C NS VHNEFQE

??store.product.gtin_de?? 4013364450837, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 6.14 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Anwendung	NS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	175 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	130 kA
Max. Kurzschlussstrom I_k1 s	90 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Anwendung	NS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	175 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	130 kA
Max. Kurzschlussstrom I_k1 s	90 kA
Einsatzort	Niederspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Kupfer
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? VV7M6CQ KSX SQ C MS VV7M6CQ

??store.product.gtin_de?? 4013364461963, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 10.00 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Anwendung	MS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	525 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	80 kA
Max. Kurzschlussstrom I_k1 s	80 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Anwendung	MS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	525 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	80 kA
Max. Kurzschlussstrom I_k1 s	80 kA
Einsatzort	Mittelspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Kupfer
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? V5DHK24 KSX SK C MS V5DHK24

??store.product.gtin_de?? 4013364461970, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 10.00 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Anwendung	MS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	525 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	80 kA
Max. Kurzschlussstrom I_k1 s	80 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

Anwendung	MS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	525 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	80 kA
Max. Kurzschlussstrom I_k1 s	80 kA
Einsatzort	Mittelspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Kupfer
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

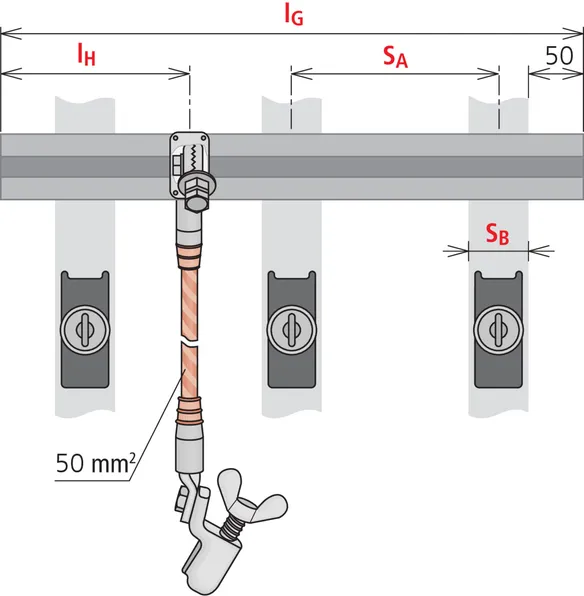

Kurzschließschiene aus Aluminium

Erdseitig mit Kugelkopfhaube starr (KKH 20 FS).

4 ??store.products_de??

??store.product.number.short_de?? VNRLBXU KS SQ A NS VNRLBXU

??store.product.gtin_de?? 4013364450868, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 10.00 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Anwendung	NS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	175 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	90 kA
Max. Kurzschlussstrom I_k1 s	64 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Anwendung	NS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	175 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	90 kA
Max. Kurzschlussstrom I_k1 s	64 kA
Einsatzort	Niederspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Aluminium
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? VP33XYL KS SK A NS VP33XYL

??store.product.gtin_de?? 4013364450875, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 10.00 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Anwendung	NS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	175 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	90 kA
Max. Kurzschlussstrom I_k1 s	64 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Anwendung	NS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	175 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	500 mm
Schienenabstand (S_A )	150 mm
Max. Kurzschlussstrom I_k0,5 s	90 kA
Max. Kurzschlussstrom I_k1 s	64 kA
Einsatzort	Niederspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Aluminium
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? VSJ3Y6N KSX SQ A MS VSJ3Y6N

??store.product.gtin_de?? 4013364461994, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 10.00 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Anwendung	MS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	675 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	60 kA
Max. Kurzschlussstrom I_k1 s	60 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Anwendung	MS
Einhängevorrichtung	SQ
Position Einhängevorrichtung (I_H )	675 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	60 kA
Max. Kurzschlussstrom I_k1 s	60 kA
Einsatzort	Mittelspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Aluminium
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

??store.product.number.short_de?? VANH53Y KSX SK A MS VANH53Y

??store.product.gtin_de?? 4013364461987, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 10.00 kg, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

??store.product.additional_de??

??store.product.data_de??

Anwendung	MS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	675 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	60 kA
Max. Kurzschlussstrom I_k1 s	60 kA
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

Anwendung	MS
Einhängevorrichtung	SK
Position Einhängevorrichtung (I_H )	675 mm
Profilabmessung	60 x 12 mm
Höhe	60 mm
Breite	12 mm
Gesamtlänge (I_G )	1500 mm
Schienenabstand (S_A )	450 mm
Max. Kurzschlussstrom I_k0,5 s	60 kA
Max. Kurzschlussstrom I_k1 s	60 kA
Einsatzort	Mittelspannungsanlagen
Norm	DIN VDE 0683-100 (EN/IEC 61230)
Temperaturbereich	–25 °C ... +55 °C
Werkstoff Kurzschließschiene	Aluminium
Werkstoff Seil	Cu , hochflexibel
Seilquerschnitt	50 mm²
Seillänge	2500 mm
Wichtig: Bei Bestellung die eindeutige Varianten-Nr. angeben. Achtung: Andere Ausführungen können über den EuK-Konfigurator online konfiguriert werden.

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Results for products (0)

Results for content (0)

Kurzschließschiene

Details

Kurzschließschiene aus Kupfer

??store.product.number.short_de?? VL2FG28 KS SQ C NS VL2FG28

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? VHNEFQE KS SK C NS VHNEFQE

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? VV7M6CQ KSX SQ C MS VV7M6CQ

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? V5DHK24 KSX SK C MS V5DHK24

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

Kurzschließschiene aus Aluminium

??store.product.number.short_de?? VNRLBXU KS SQ A NS VNRLBXU

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? VP33XYL KS SK A NS VP33XYL

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? VSJ3Y6N KSX SQ A MS VSJ3Y6N

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??

??store.product.number.short_de?? VANH53Y KSX SK A MS VANH53Y

??store.notepad.add.feedback_de??

??store.webshop.add.feedback_de??
