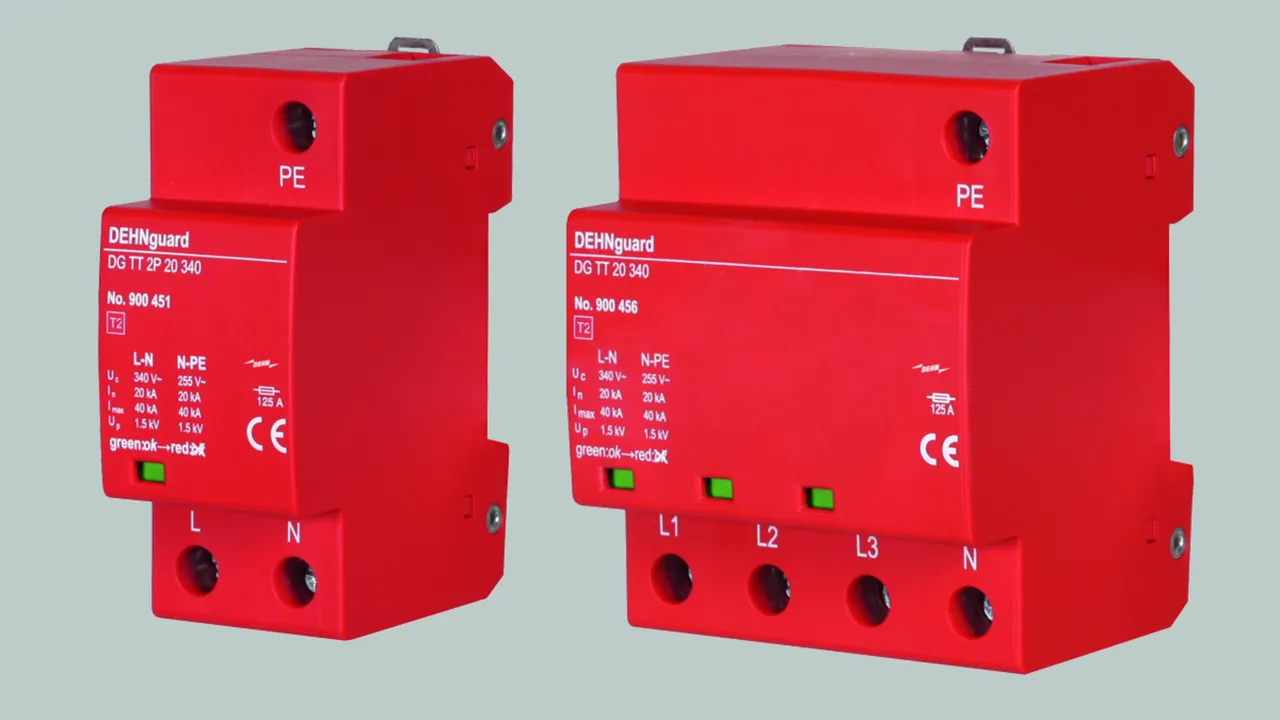

DEHNguard 20 kA

Scaricatore di sovratensione multipolare in esecuzione stretta.
Per la protezione da sovratensioni di impianti elettrici in bassa tensione.

DG TT 2P 20 340

Limitatore di sovratensione per l’utilizzo in sistemi TT e TN (circuito 1 + 1).

1 ??store.product_de??

??store.product.number.short_de?? 900451 DG TT 2P 20 340

??store.product.gtin_de?? 6942299502329, ??store.product.customsTariffNumber_de??: 85363030, ??store.product.grossWeight_de??: 166.00 g, ??store.product.packaging_de??: 1.00 pz.

??store.product.slides_de??

??store.product.additional_de??

Limitatore di sovratensione DEHNguard TT 2P 20 340
Limitatore di sovratensione bipolare
Larghezza: 2 unità modulari
SPD tipo 2 a norma IEC 61643-11, GB/T 18802.1-2011
Indicazione di guasto
Tensione massima continuativa: 340 V AC
Livello di protezione: ≤ 1,5 kV / 1,5 kV
Corrente impulsiva nominale di scarica: 20 kA
Tenuta al cortocircuito: 25 kArms
Energeticamente coordinato secondo la norma IEC 62305-4, GB/T21714.4-2015
con scaricatore della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG TT 2P 20 340
Art.: 900451
o similare.

??store.product.certs_de??

??store.product.data_de??

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC [L-N] (U_C )	340 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20) [L-N] (I_max )	40 kA
Corrente impulsiva max. di scarica (8/20) [N-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Protezione max. da sovraccorrente in rete	125 A gG

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Rete elettrica	monofase TT / TN
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N] (U_C )	340 V (50 / 60 Hz)
Tensione massima continuativa AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Capacità di estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	20 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva max. di scarica (8/20) [L-N] (I_max )	40 kA
Corrente impulsiva max. di scarica (8/20) [N-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. da sovraccorrente in rete	125 A gG
Tenuta al corto circuito con protezione da sovracorrente max. in rete (I_SCCR )	25 kA_eff
Tensione TOV [L-N] – caratteristica (U_T )	335 V / 5 sec. – tenuta
Tensione TOV [L-N] – caratteristica (U_T )	440 V / 120 min. – sicurezza
Tensione TOV [N-PE] – caratteristica (U_T )	1200 V / 200 ms - tenuta
Temperatura d'esercizio	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde/rosso
Numero delle porte	1
Sezione di collegamento rigido/flessibile (min.)	2,5 mm²
Sezione di collegamento rigido/flessibile (max.)	25 mm² / 16 mm²
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni di montaggio	2 unità, DIN 43880
Omologazioni	KEMA, CQC

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

DG TT 20 340

Limitatore di sovratensioni per l’impiego in sistemi TT e TNS (circuito 3+1).

1 ??store.product_de??

??store.product.number.short_de?? 900456 DG TT 20 340

??store.product.gtin_de?? 6942299502336, ??store.product.customsTariffNumber_de??: 85363030, ??store.product.grossWeight_de??: 319.00 g, ??store.product.packaging_de??: 1.00 pz.
