Erdungsfestpunkte

Zum Anschluss von Erdanschlussbuchsen oder Erdanschlussplatten nach DIN 48088-2
Zum Anschweißen oder Anschrauben für den erdseitigen Anschluss von Erdanschlussstücken mit Flügelmutter oder Flügelschraube
Anschlussstücke mit Gewindebolzen M12 oder M16
Innengewinde in M12 oder M16

Details

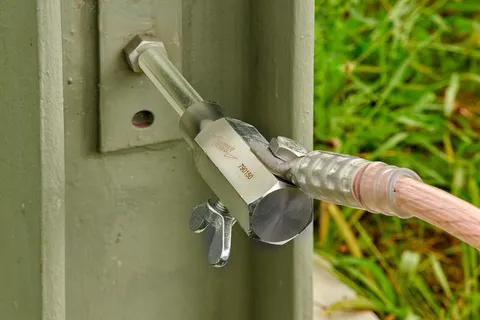

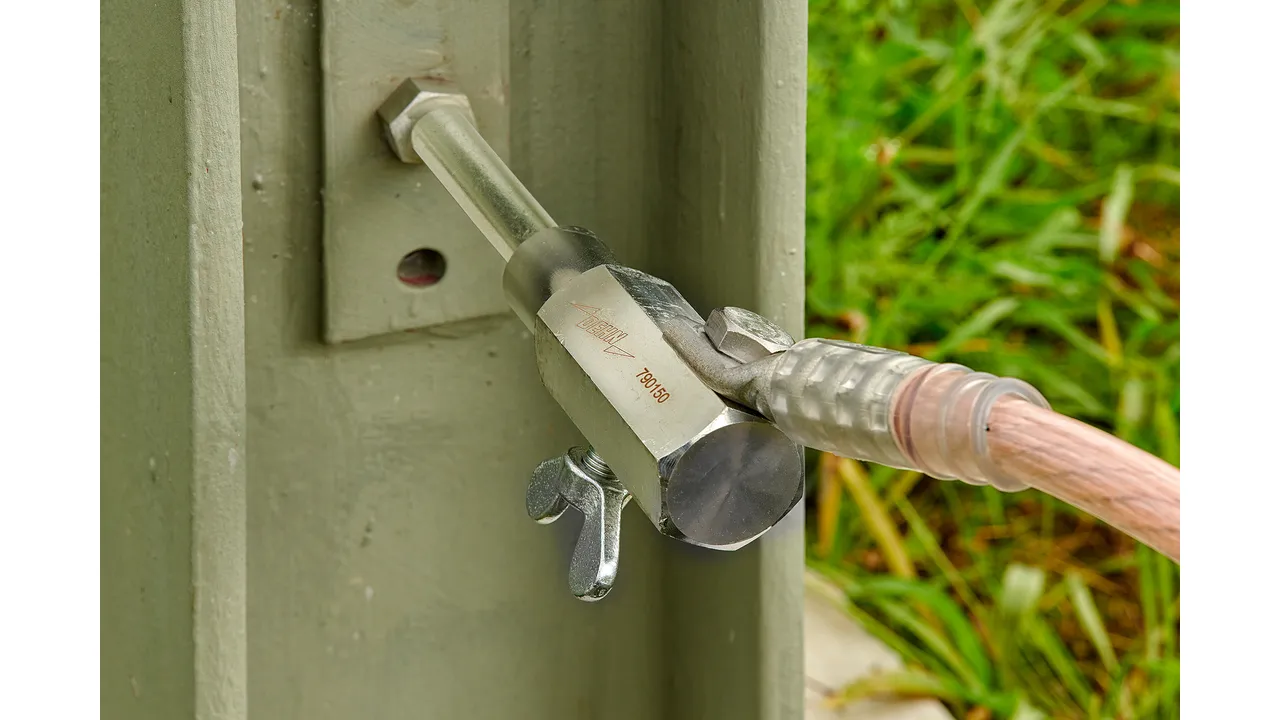

Erdanschlussstück zum Anschrauben mit Gewindebolzen M12 an ein geerdetes Anlagenteil.

lorem ipsum — Erdanschlussstück zum Anschrauben mit Gewindebolzen M12 an ein geerdetes Anlagenteil.

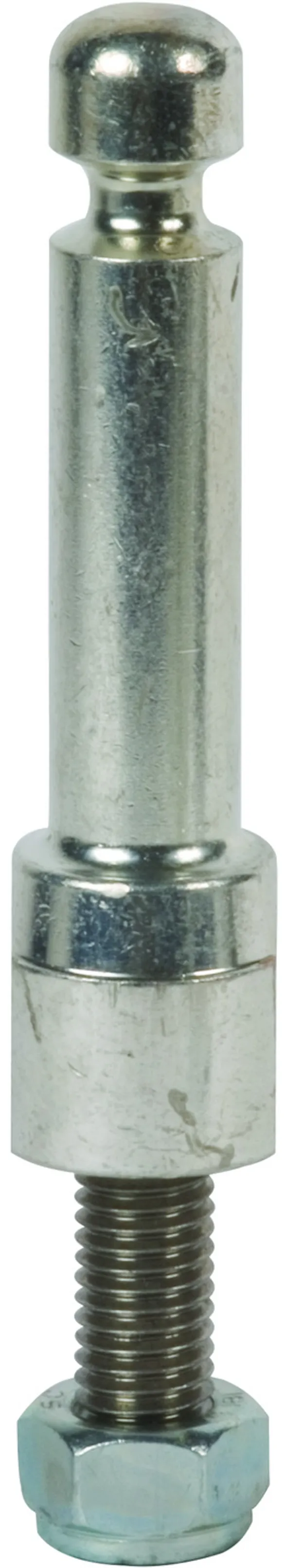

Ringnutfestpunkt, mit Gewindebolzen und Mutter

2 ??store.products_de??

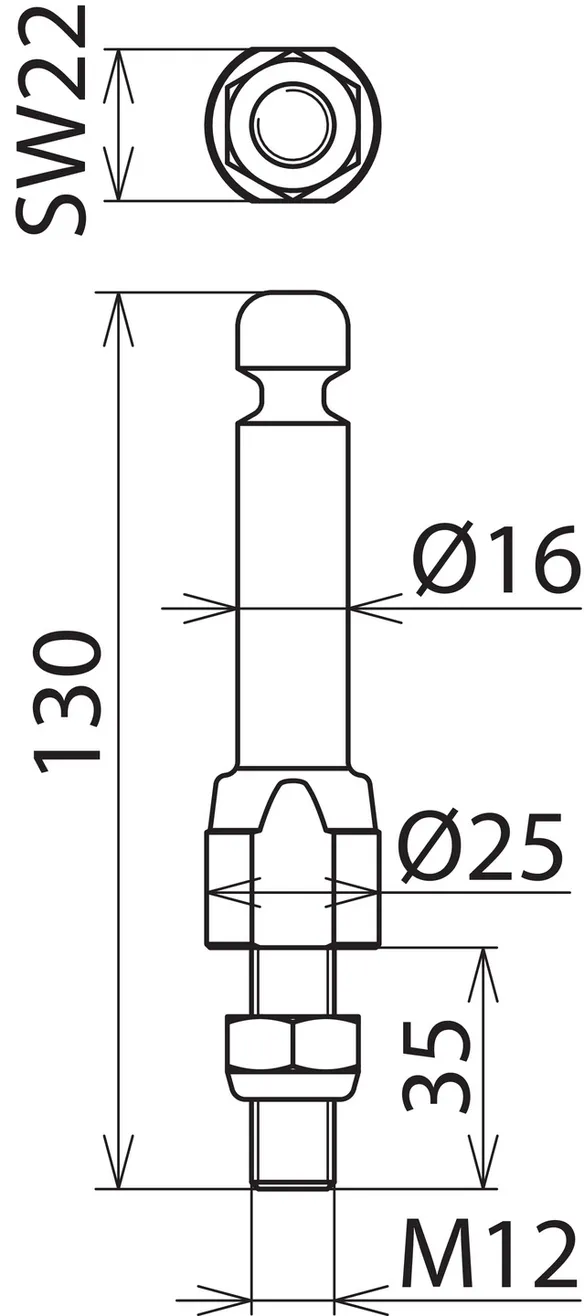

??store.product.number.short_de?? 790251 EFP 16 RN M12 35 SSM

??store.product.gtin_de?? 4013364089501, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 248.00 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Abmessung	M12 x 35 mm
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Werkstoff	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70
Werkstoff Mutter	DIN 985-M12-8 / gal Zn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Abmessung	M12 x 35 mm
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und DIN 48088-2
Werkstoff	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70
Werkstoff Mutter	DIN 985-M12-8 / gal Zn
Anzugsdrehmoment	50 ... 65 Nm
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

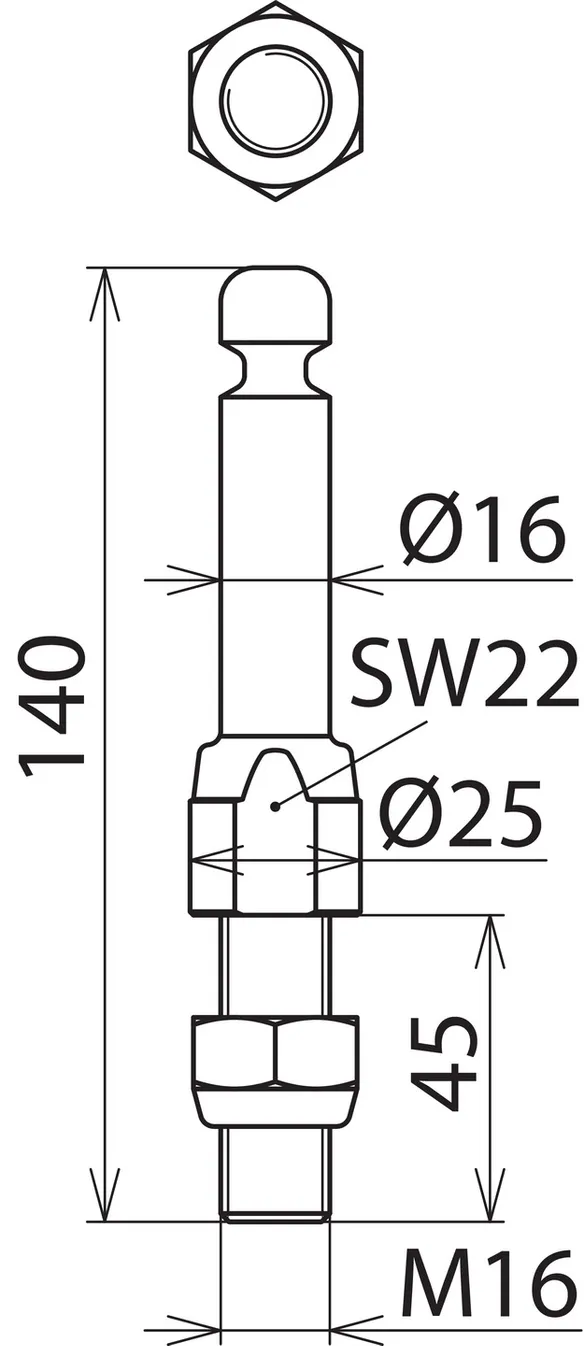

??store.product.number.short_de?? 790261 EFP 16 RN M16 45 SSM

??store.product.gtin_de?? 4013364089525, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 277.00 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Abmessung	M16 x 45 mm
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Werkstoff	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70
Werkstoff Mutter	DIN 985-M16-8 / gal Zn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Abmessung	M16 x 45 mm
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und DIN 48088-2
Werkstoff	Messing (CuNi2Si) / gal Sn
Werkstoff Gewindebolzen	NIRO A2-70
Werkstoff Mutter	DIN 985-M16-8 / gal Zn
Anzugsdrehmoment	100 ... 110 Nm
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Ringnutfestpunkt, mit Innengewinde

2 ??store.products_de??

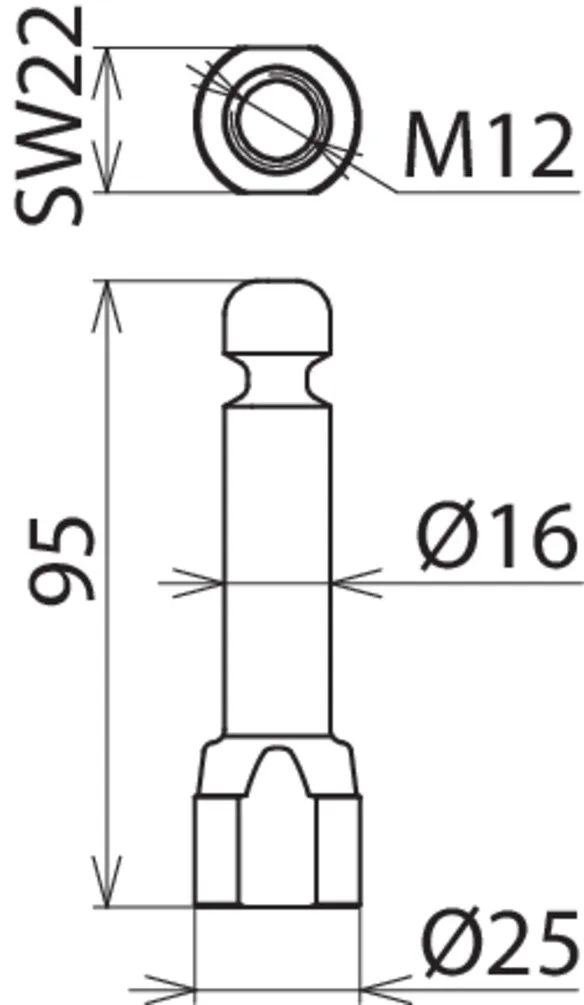

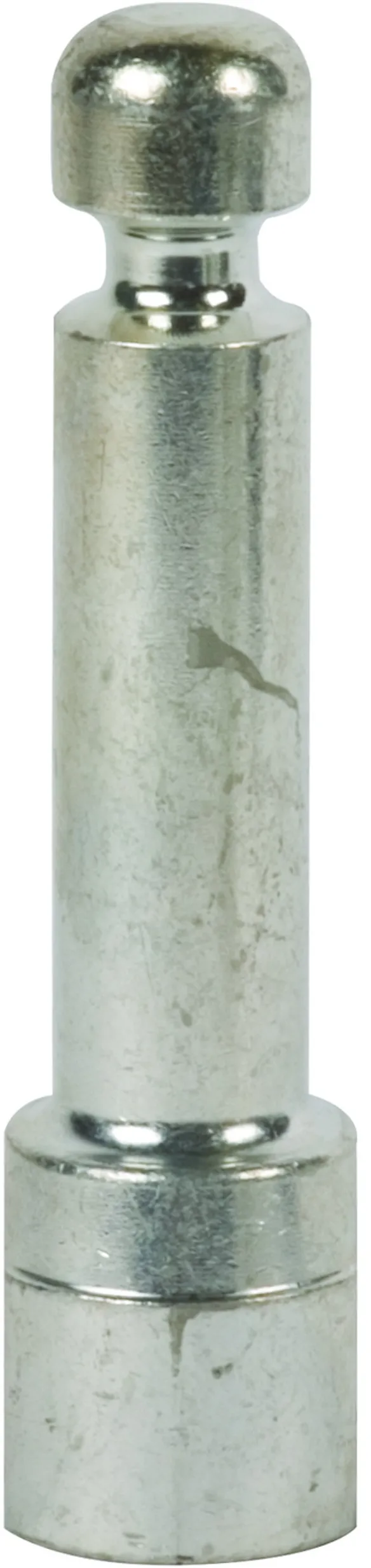

??store.product.number.short_de?? 790250 EFP 16 RN M12

??store.product.gtin_de?? 4013364089495, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 193.00 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Abmessung	M12
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Werkstoff	Messing (CuNi2Si) / gal Sn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Abmessung	M12
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und DIN 48088-2
Werkstoff	Messing (CuNi2Si) / gal Sn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

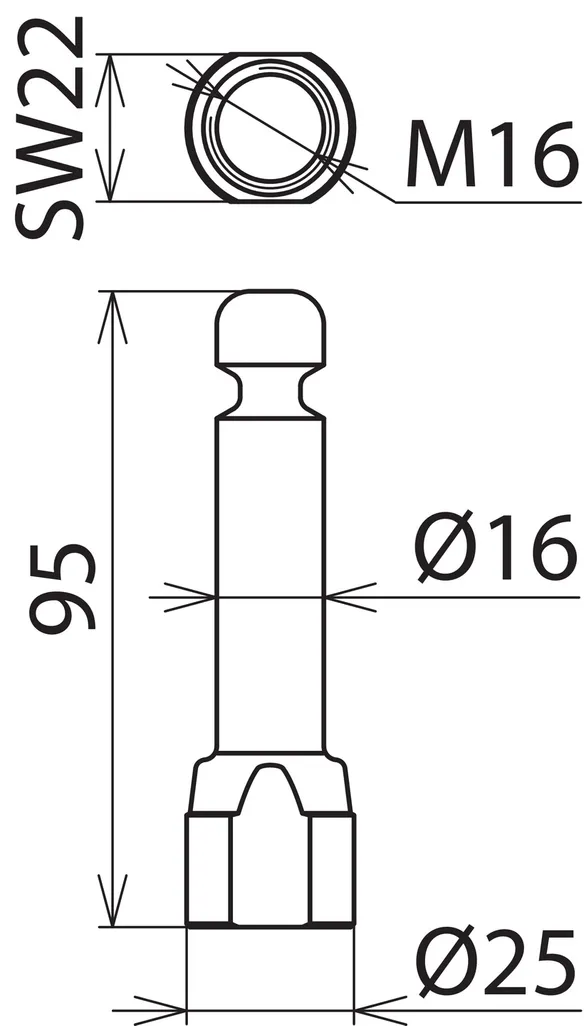

??store.product.number.short_de?? 790260 EFP 16 RN M16

??store.product.gtin_de?? 4013364089518, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 180.00 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Abmessung	M16
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Werkstoff	Messing (CuNi2Si) / gal Sn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

Abmessung	M16
Durchmesser	16 mm
Schlüsselweite	22 mm
Max. Seilquerschnitt Cu	150 mm²
Max. Kurzschlussstrom I_k0,5 s	42,0^*) kA
Max. Kurzschlussstrom I_k1 s	29,6^*) kA
Norm	DIN VDE 0683-100 (EN/IEC 61230) und DIN 48088-2
Werkstoff	Messing (CuNi2Si) / gal Sn
^*)Für Erdungs- und Kurzschließvorrichtungen mit Seillängen > 4000 mm: 26,5 kA / 0,5 s (18,7 kA / 1 s)

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

Anschlussstück zum Anschweißen, mit Gewindebolzen

2 ??store.products_de??

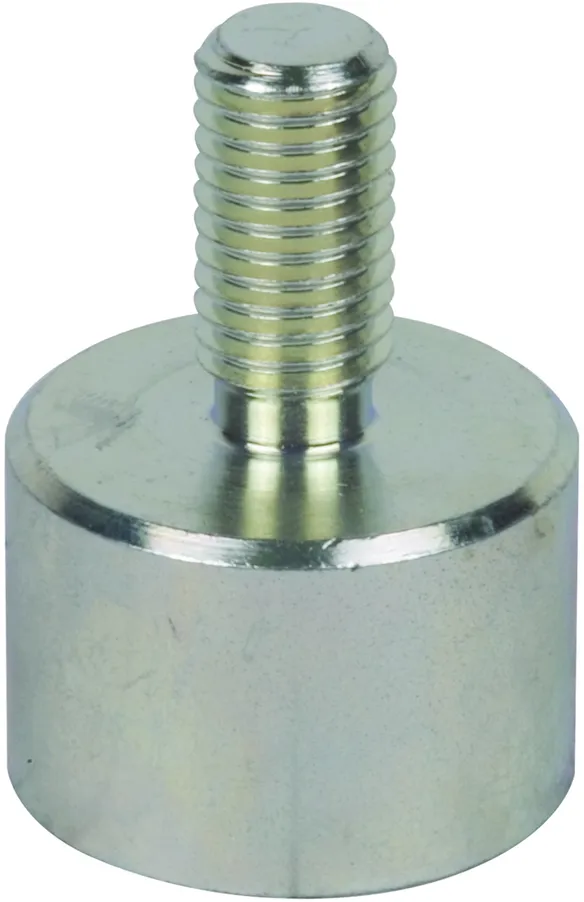

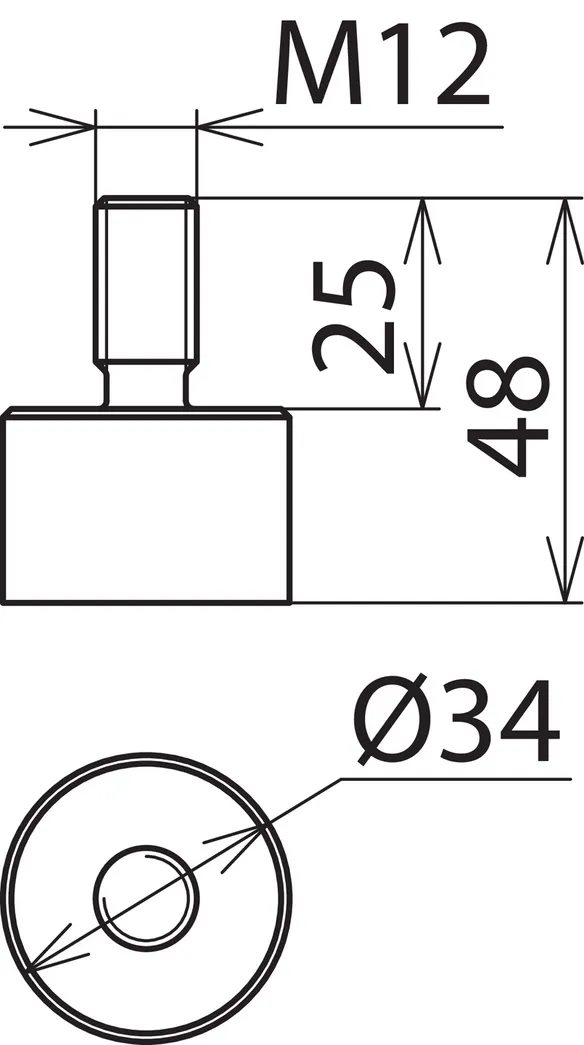

??store.product.number.short_de?? 705501 AS SCHW M12 25

??store.product.gtin_de?? 4013364003927, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 157.20 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Abmessung	M12 x 25 mm
Werkstoff	St/gal Zn

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

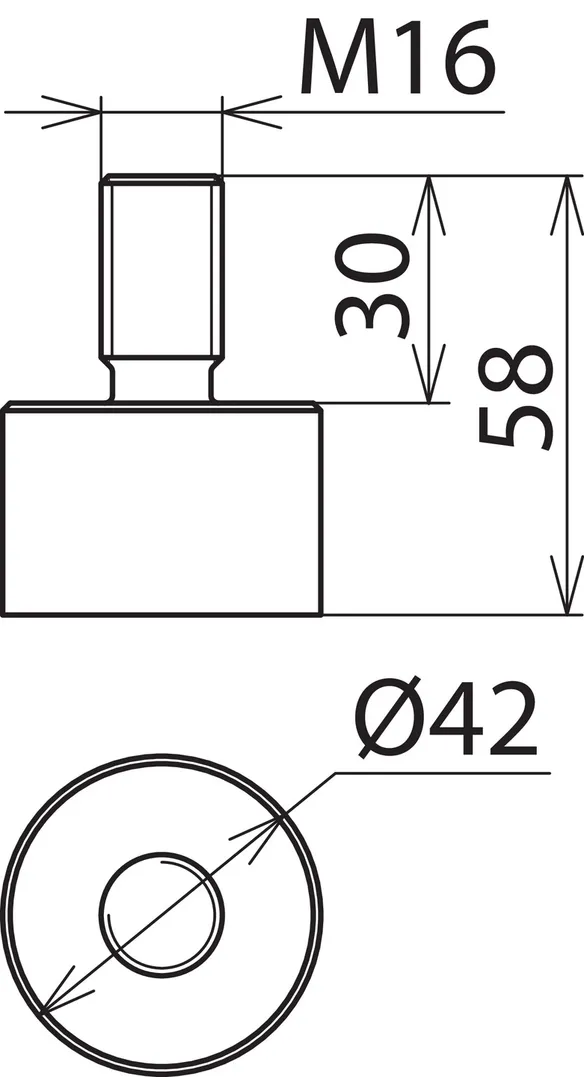

??store.product.number.short_de?? 755501 AS SCHW M16 30

??store.product.gtin_de?? 4013364003934, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 303.20 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Abmessung	M16 x 30 mm
Werkstoff	St/gal Zn

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

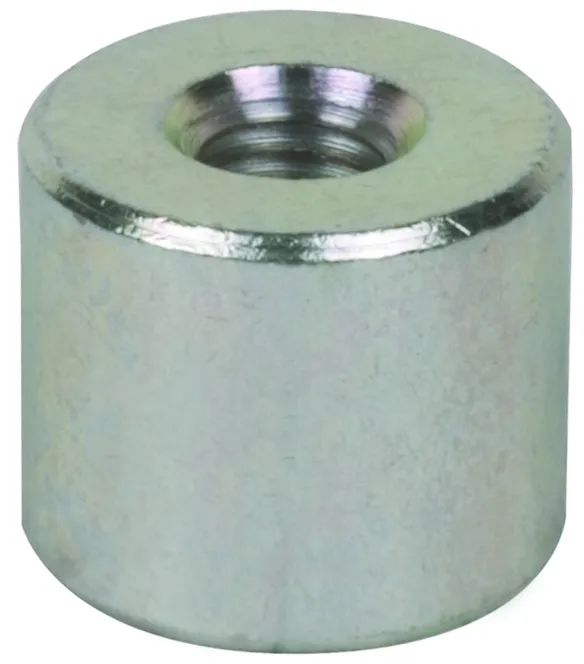

Anschlussstück zum Anschweißen, mit Innengewinde

2 ??store.products_de??

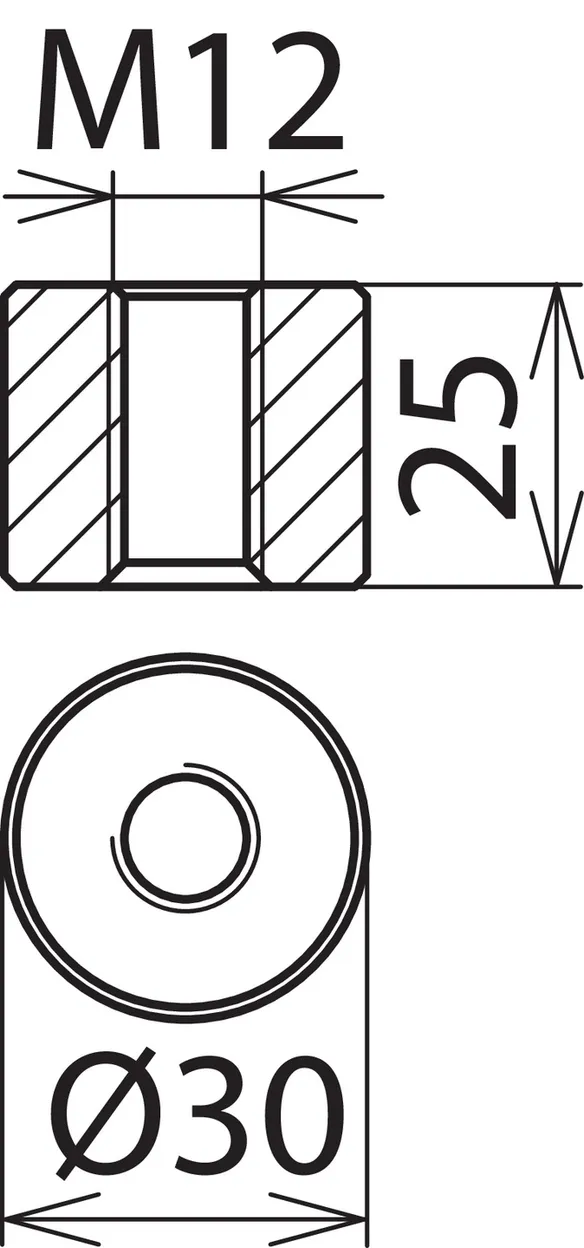

??store.product.number.short_de?? 336020 AS SCHW M12

??store.product.gtin_de?? 4013364003941, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 123.10 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Abmessung	M12
Werkstoff	St/gal Zn

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

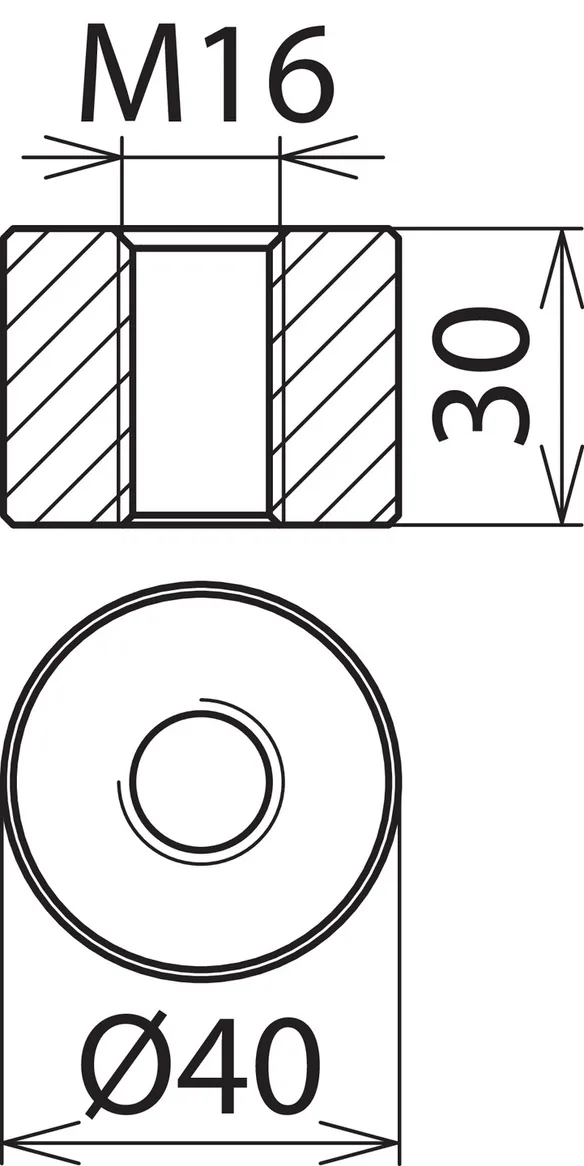

??store.product.number.short_de?? 336025 AS SCHW M16

??store.product.gtin_de?? 4013364003958, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 257.10 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Abmessung	M16
Werkstoff	St/gal Zn

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

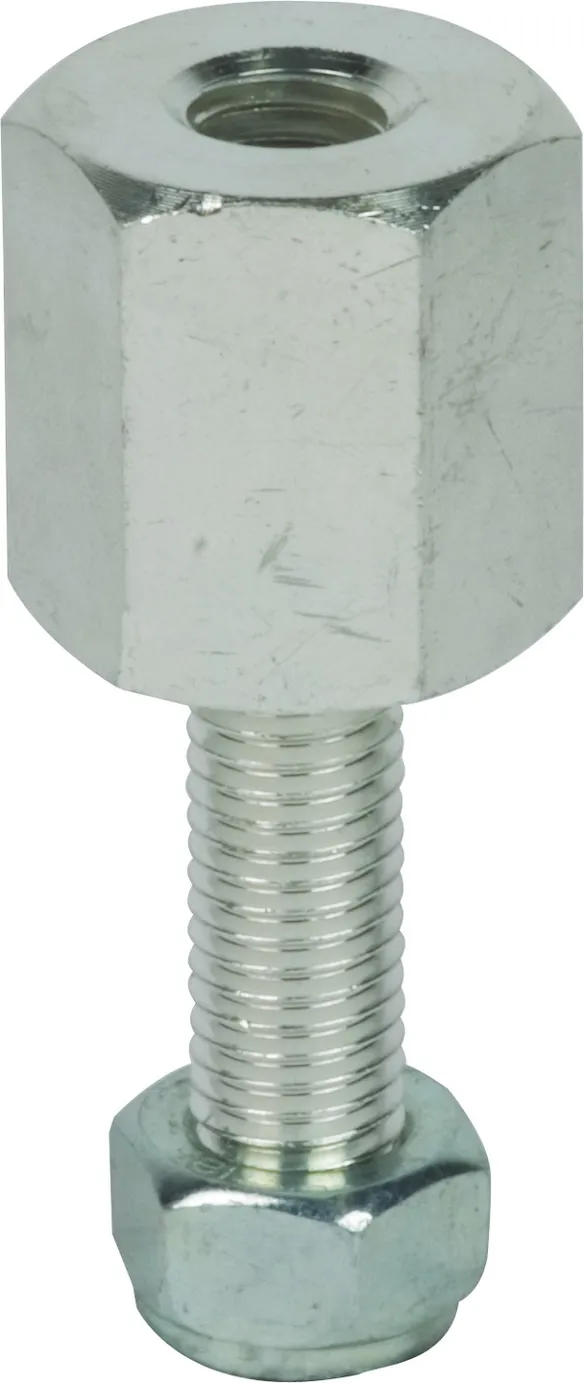

Anschlussstück zum Anschrauben, mit Innengewinde

1 ??store.product_de??

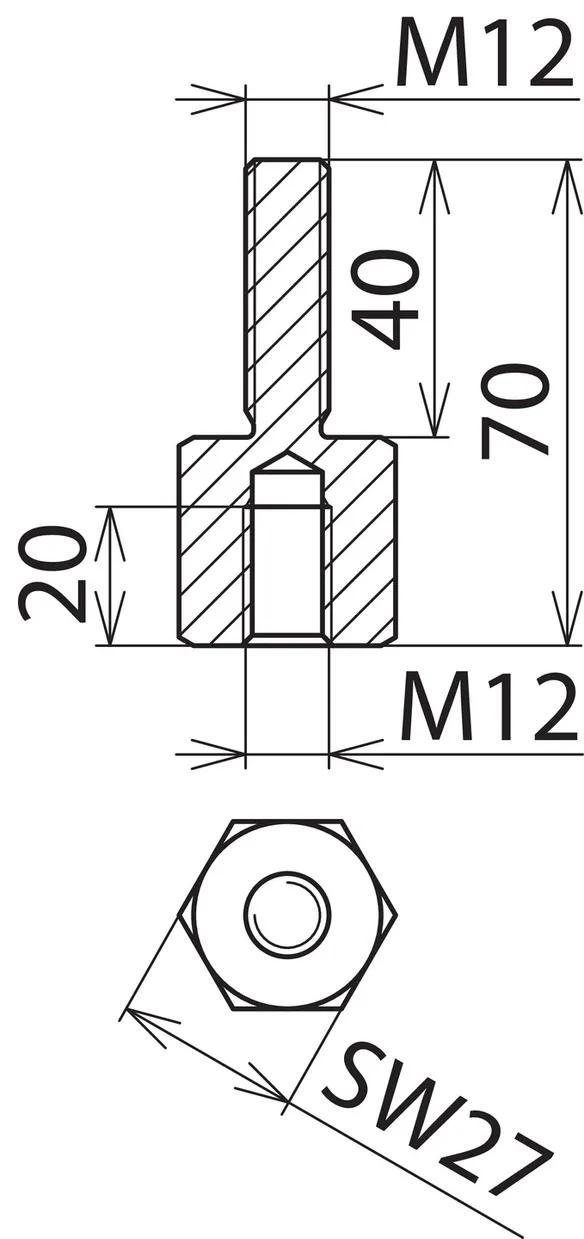

??store.product.number.short_de?? 705504 AS SCHR M12 M12 40

??store.product.gtin_de?? 4013364008021, ??store.product.customsTariffNumber_de??: 85389099, ??store.product.grossWeight_de??: 183.20 g, ??store.product.packaging_de??: 5.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??

??store.product.data_de??

Abmessung	M12 / M12 x 40 mm
Schlüsselweite	27 mm
Werkstoff	Cu-Legierung/gal Sn

??store.notepad.add.feedback_de??

??store.notepad.goTo_de??

??store.webshop.add.feedback_de??

??store.webshop.goTo_de??

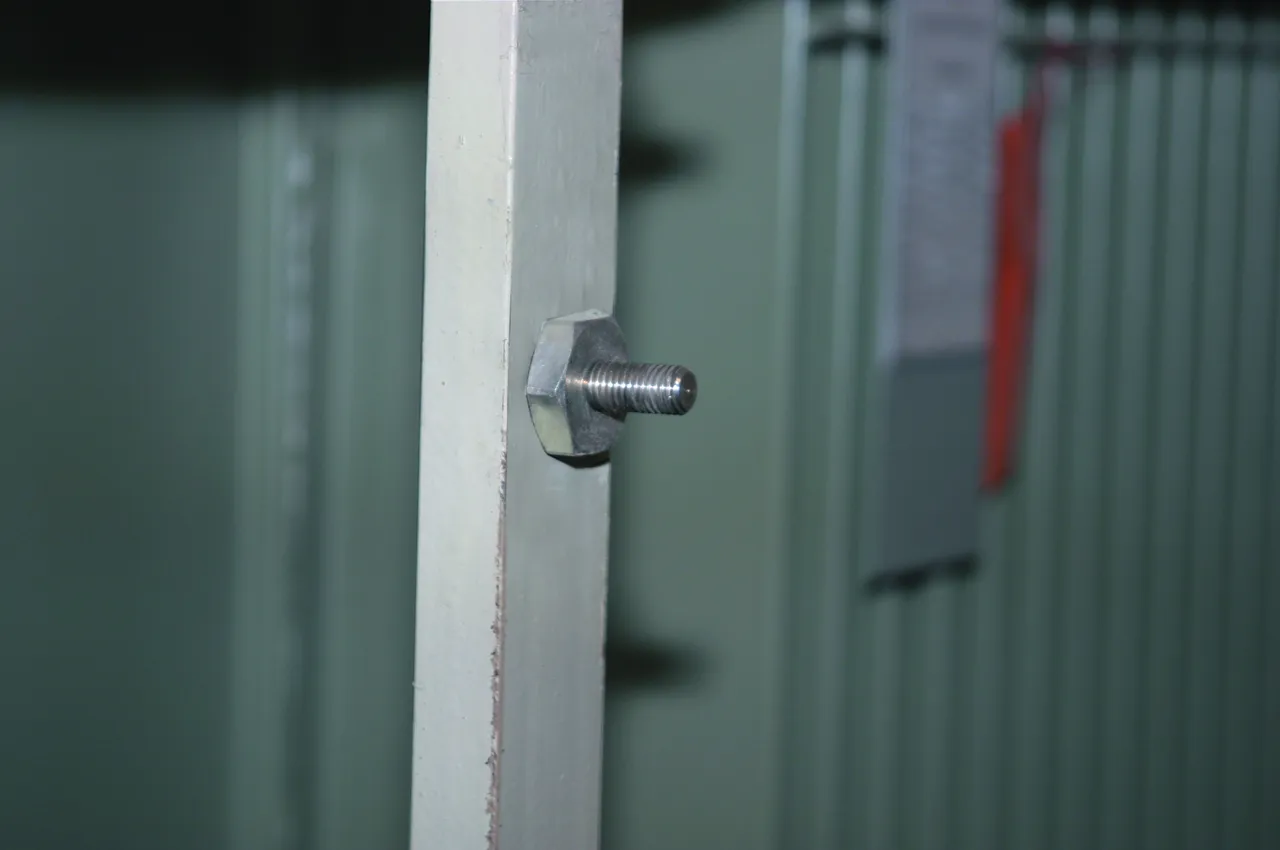

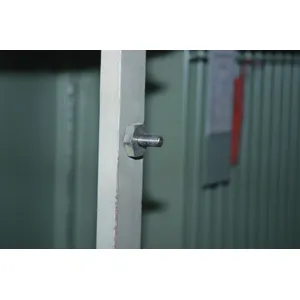

Anschlussstück zum Anschrauben, mit Gewindebolzen und loser Sechskantmutter

2 ??store.products_de??

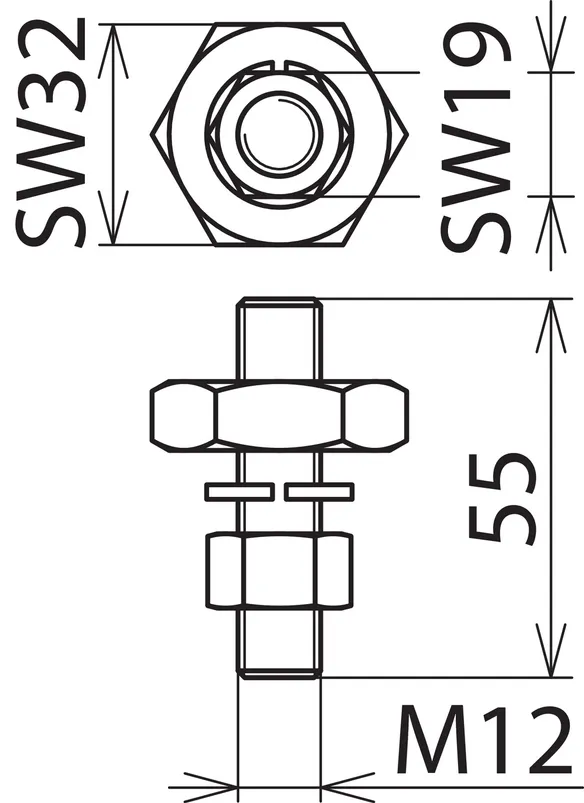

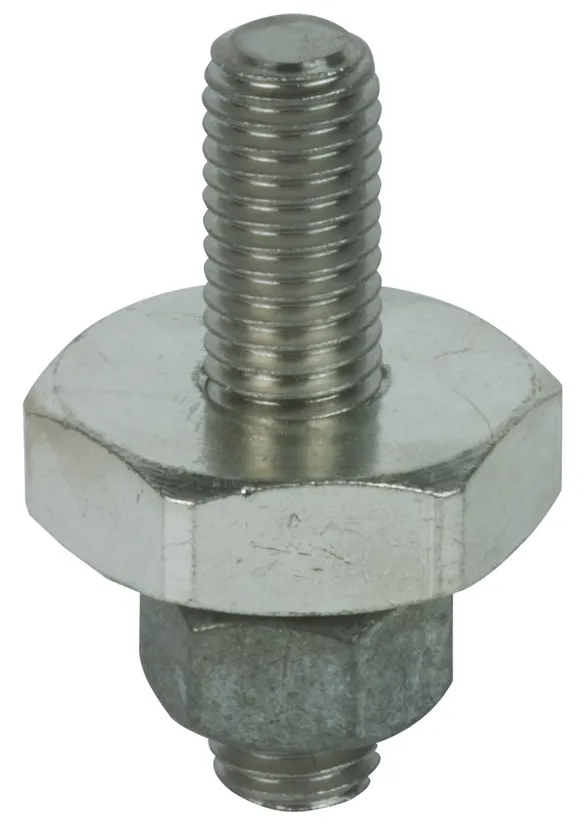

??store.product.number.short_de?? 705500 AS SCHR M12 55

??store.product.gtin_de?? 4013364000025, ??store.product.customsTariffNumber_de??: 85359000, ??store.product.grossWeight_de??: 122.40 g, ??store.product.packaging_de??: 1.00 Stk.

??store.product.slides_de??

Open PDF

??store.product.additional_de??
