Äußerer Blitzschutz – für sichere Krankenhäuser

Schäden durch Blitzeinschläge zu vermeiden und Menschen­leben zu schützen, spielt in Kranken­häusern mit ihrer besonders kritischen Infra­struktur eine enorm wichtige Rolle. Daher ist die Errichtung eines äußeren Blitzschutzes Pflicht.

Bei der Planung sind die Blitzschutzklassen der einzelnen Gebäudebereiche zu beachten. Zum Beispiel unterliegt der OP der BSK II, Büros und Bettenhäuser der BSK III. Mehr zur Ein­teil­ung der Blitzschutzklassen finden Sie in der Norm DIN EN 62305-3, Beiblatt 6.

Damit alle Vorgaben für den Schutz erfüllt sind, ist eine detaillierte Planung der Maßnahmen nötig.

1: Stützrohr 2: Dreibeinstativ 2: Dreibeinstativ 3: HVI-long-Leitung 4: Dachleitungshalter 4: Dachleitungshalter 5: Leitungshalter 6: UNI-Trennklemme 1: Stützrohr 2: Dreibeinstativ 2: Dreibeinstativ 3: HVI-long-Leitung 4: Dachleitungshalter 4: Dachleitungshalter 5: Leitungshalter 6: UNI-Trennklemme

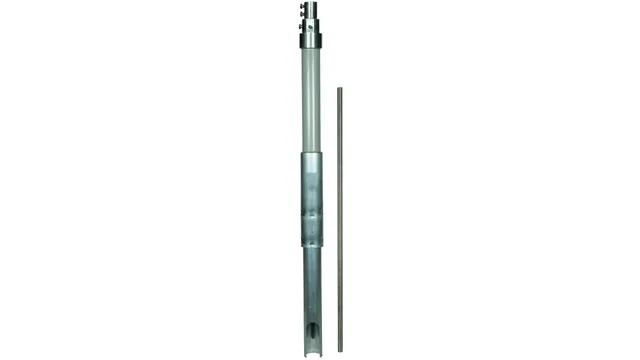

105325

Stützrohr GFK/AI mit Fangspitze

Stützrohr GFK/Al mit seitlichen Auslass für Stative, innenliegendem Endverschluss und PA-Federelement für die HVI long Leitung, zum getrennten (isolierten) Aufbau von Fangeinrichtungen mit Fangspitze.

Merken  Details

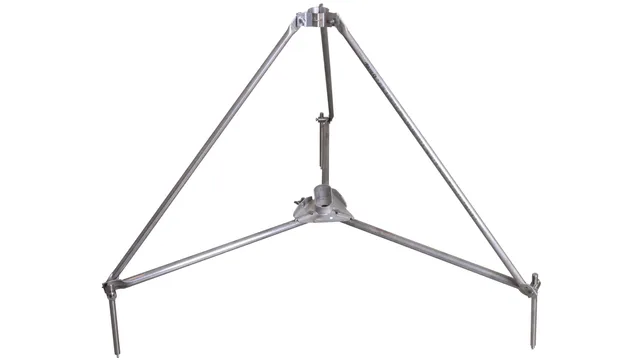

107390

Dreibeinstativ

Dreibeinstativ (Ausführung klappbar) für Stützrohre D 50 mm mit seitlichem Auslass oder Fangstange D 40 mm mit Reduzierungszubehör.

Merken  Details

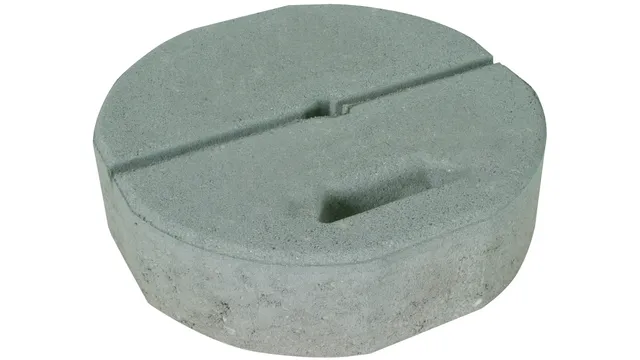

102012

Betonsockel

Betonsockel jedoch ohne Keil, für das Errichten von Dreibeinstativen mit Gewindestangen M16.

Merken  Details

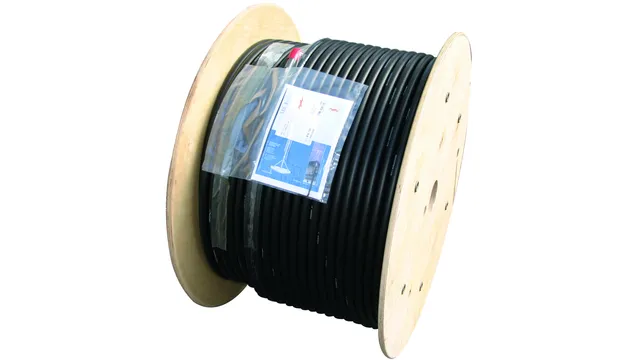

819135

HVI-long-Leitung

Hochspannungsfeste isolierte Ableitung zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen zu verhindern.

Merken  Details

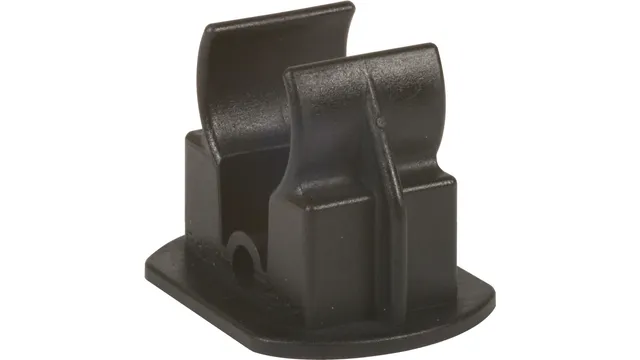

253026

Adapter für HVI-Leitung

Adapter für Verlegung der HVI Leitung (schwarz) oder HVI light Leitung auf Flachdächern. Zum Aufschnappen auf den Dachleitungshalter Typ FB.

Merken  Details

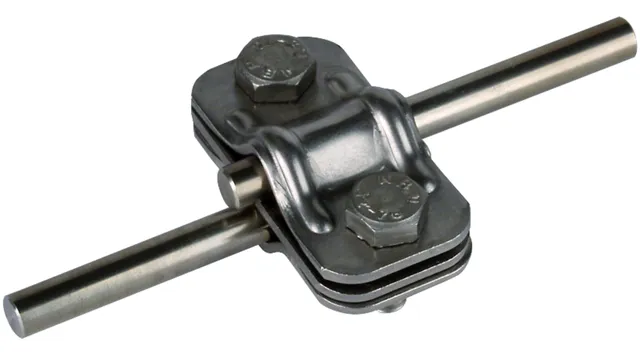

459129

UNI-Trennklemme

UNI-Trennklemme nach DIN EN 62561-1, zum Verbinden der Ableitung mit der Erdeinführung.

Merken  Details

Der richtige Weg zum äußeren Blitzschutz für Krankenhäuser

Der äußere Blitzschutz funktioniert über Fang­ein­richtungen, die Sie auf dem Dach installieren. Wie der Name schon sagt, fangen sie direkte Blitz­einschläge ein und leiten sie gefahrlos ins Erd­reich ab. Grundlage hierfür ist, dass das äußere Blitzschutzsysteme über die Ableitungen mit der Erdung und dem Potenzialausgleich verbunden ist.

Krankenhäuser verfügen über dicht gedrängte Dachaufbauten. Dazu zählen z.B. Komponenten für die Heizung, Klima- und Lüftungstechnik, Aufzug­schächte oder PV-Anlagen. Mit Blick auf Opti­mierungen im Rahmen des Energiemanagement und eines damit verbundenen Ausbaus der Solar­stromerzeugung, re­du­zie­ren sich freie Dach­flächen noch weiter. Planern erschwert das die vorgaben­konforme Platzierung des äußeren Blitzschutzes.

Die Herausforderung für Sie: Zwischen der Fang­einrichtung und leitenden metallischen Teilen müssen zwingend Trennungs­abstände eingehalten werden, um Funkenbildung zu vermeiden. Durch den Platzmangel auf Krankenhausdächern ist das aber oftmals schwierig.

Die Lösung: HVI-Leitungen. Durch den Einsatz dieser hoch­spannungsfesten isolierten Ableitungen können Sie Trennungs­abstände vernachlässigen und dennoch sicher sein, dass Blitz­ströme sicher zur Erdungsanlage abgeleitet werden. Damit ist HVI-Blitzschutz eine sichere und platzsparende Alter­native zu konventionellen Blitzschutzsystemen.

DEHNplan

Planen Sie mit unserem Tool unkompliziert den normen­konformen äußeren Blitzschutz für Ihr Projekt.

  • 100 % DIN EN 62305 (VDE 0185-305) konform

  • BIM-fähige Software

  • einfach zu bedienen

  • visuelle Darstellung von Schutzraum und Trennungs­abständen

  • regelmäßige Updates

  • automatische Stückliste

Zu DEHNplan

Downloads

DS151 Gebäude sicher schützen System­lösungen für getrennte Fang­einrichtungen .pdf 3 MB
DS252 Äußerer Blitzschutz eines Industrie­gebäudes Auswahlhilfe Bauteile und Komponenten .pdf 2.8 MB
WPX044 Schutzvorschlag Bildung von Äquipotential­flächen .pdf 1.4 MB
PL014 Praxislösung   Schritt- und Berührungs­spannung   .pdf 96.1 MB

Expertenwissen

Egal ob im Bestand oder als kompletter Neuaufbau, unsere Schutzvorschläge liefern Ihnen die not­wen­digen Konzepte für die Planung und Um­setzung eines umfassenden normgerechten Schutz-Systems.
Die Schutzvorschläge für Krankenhäuser finden Sie hier im DEHN BLITZPLANER.

Sie haben Fragen zum Blitzschutz von Krankenhäusern?

Sie erreichen unseren technischen Support telefonisch unter +49 9181 906 1750.
Wir rufen Sie auch gerne zurück und beantworten ausführlich Ihre Fragen zum Schutz von Krankenhäusern.
