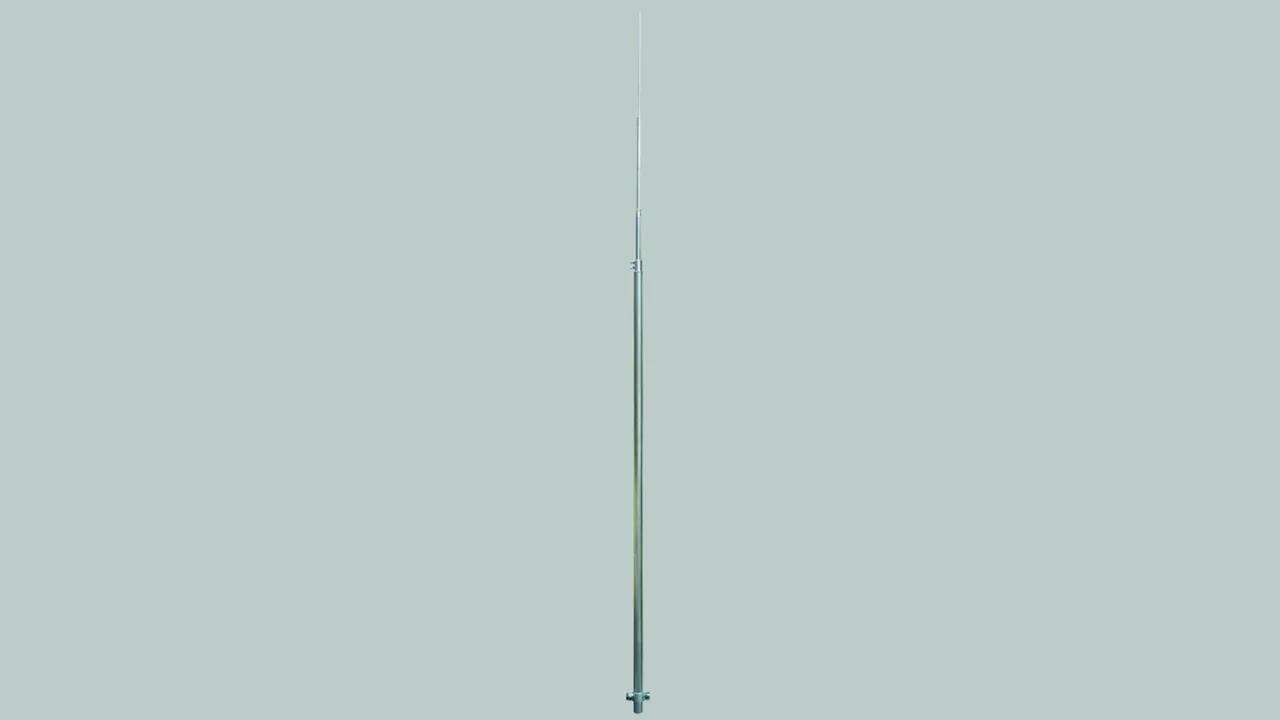

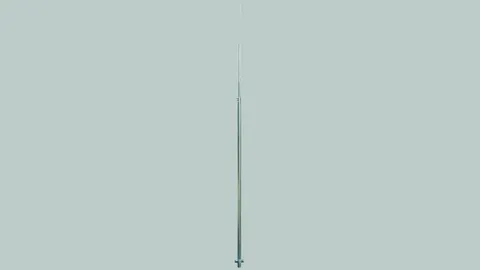

Fangstangen D40

Zur Befestigung z. B. an Wänden oder sonstigen Konstruktionen

Die Fangstangen sind nach Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert.

Bestandteile:
– Fangstange 2000 mm oder Rohrfangstange 2500 mm
– Rohr Ø40 x 5 mm mit Aufnahme Ø22 / 16 mm
– Erdungsanschluss NIRO mit KS-Verbinder aus NIRO für Rd 6-10 mm [Blitzstromtragfähigkeit 100 kA (10/350 µs)]

Die Befestigung z. B. an einer Wand erfolgt mit der Art.-Nr. 105 140 und an Rohren mit der Art.-Nr. 105 354.

Die maximale freie Länge bezieht sich auf die Spitze der Fangstange bis zum oberen Halter (Befestigungspunkt).
Aus Stabilitätsgründen sollte der mittlere Halter (3 Befestigungen) möglichst unmittelbar unterhalb des oberen Halters montiert werden. Der Abstand darf nicht mehr als 15 cm betragen. Der untere Halter (Befestigungspunkt) ist im Bereich von ≤ 15 cm am Ende der Fangstange zu installieren.

Details

Ausführung Al

10 ??store.products_de??

??store.product.number.short_de?? 105170 FS D40 16 10 4000 KSV AL

??store.product.gtin_de?? 4013364151192, ??store.product.customsTariffNumber_de??: 85389099, ??store.product.grossWeight_de??: 4.17 kg, ??store.product.packaging_de??: 1.00 Stk.
