Sicherheit in Wasserstoff-tankstellen schaffen

Die Bedeutung von Wasserstoff ist angesichts der Energiewende gewachsen. Der Anteil von Fahrzeugen, die mit nachhaltiger Energie, wie Wasserstoff, betrieben werden, steigt kontinuierlich. Da Wasserstoff leicht entzündbar ist, sind Betreiber von Wasserstofftankstellen dazu verpflichtet, Menschen und Anlagen zu schützen.



HVI–Blitzschutz

Hochspannungsfeste, isolierte Ableitungen HVI zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach VDE 0185-305-3

Details

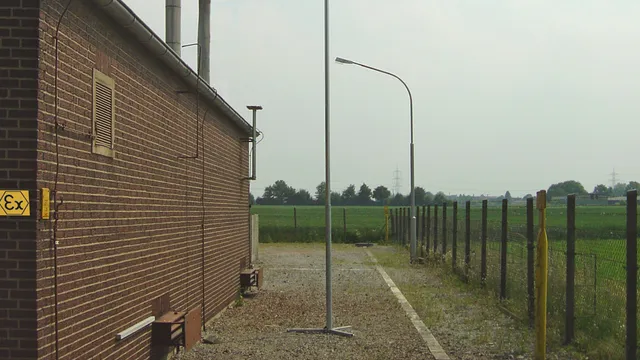

Tele-Blitzschutzmast

Fangmast für den Schutz vor direktem Blitzeinschlag bei besonderen Anlagen z. B. Biogas-Anlagen, PV-Anlagen auf Freiflächen.

Details

Erdungssysteme

Ganzheitlich vermaschte, niederimpedant durchverbundene Erdungssysteme; für den gesamten Ladepark; blitzstromgeprüft und für 50 Hz-Anforderungen.

Details

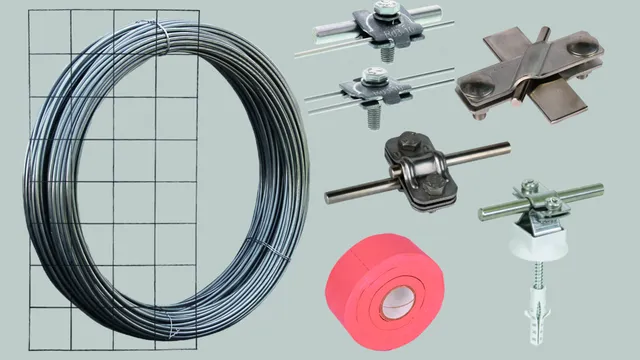

Potentialsteuerung

Potentialsteuerungsmaßnahmen, z.B. durch geprüfte Gittermatten; zur Vermeidung gefährlicher Schritt- und Berührungsspannung.

Details

Potentialausgleich im EX-Bereich

Potentialausgleichsmaßnahmen speziell für den explosionsgefährdeten Bereich, z.B. Potentialausgleichsschienen, Bandrohrschellen und Klemmen. Zündfunkenfrei und gegen Selbstlockern gesichert.

Details

Trennfunkenstrecke EXFS 100

Oberirdisch installierte Trennfunkenstrecke zum Schutz oberirdischer Isolierstücke; einfache Wartung/Prüfung durch oberirdische Installation außerhalb des Ex-Bereiches

Details

927244

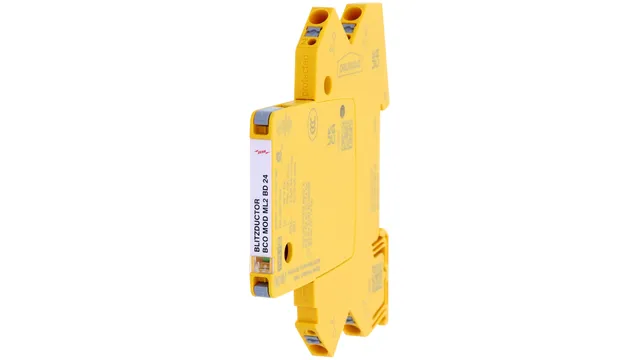

BLITZDUCTORconnect ML2 BD 24

Modularer Kombi-Ableiter TYPE 1; z.B. zum Schutz von RS485-Bussystemen oder 24 V Signalen.

Merken Details

929161

DEHNpatch CL8 EA

Universeller, platzsparender Kombi-Ableiter in 19 mm Baubreite und RJ45. Schutz von Anwendungen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.

Merken Details

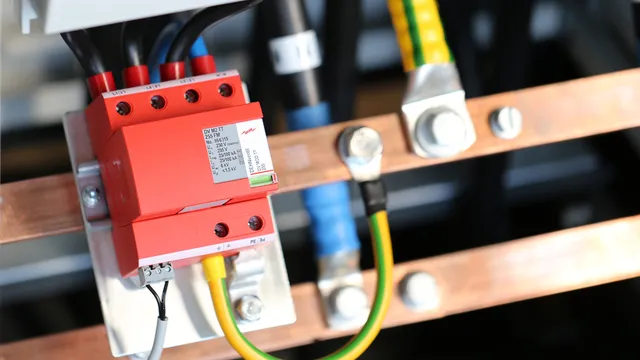

DEHNventil M2 255 FM

Modularer Kombi-Ableiter Typ 1+2+3 mit RAC-Funkenstreckentechnologie und FM-Kontakt; 230/400 V AC.

Details

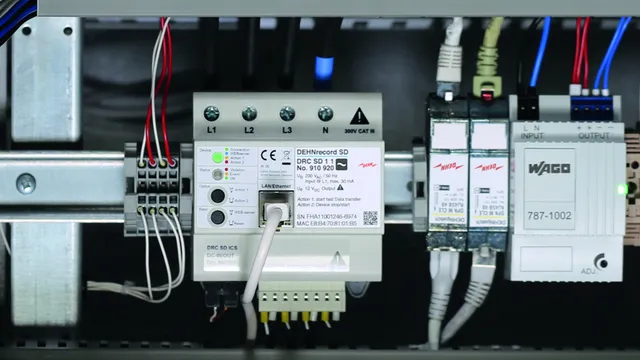

DEHNrecord SD

Multifunktionales Mess- und Analysegerät für Power Quality Monitoring Klasse A nach IEC61000-4-30, Lastgang- und Leistungsmessung, Messung netzfrequenter Überspannungen; Rogowskispulen für Messbereich bis 2000 A.

Details

900448

DEHNcord L 2P

Universeller Überspannungs-Ableiter Typ 2 in IP65-Bauform zur Nachrüstung; zum Schutz der LED-Mastbeleuchtung.

Merken Details

Der richtige Weg zu Blitz- und Überspannungsschutz für Wasserstofftankstellen

Tankstellen sind öffentliche Bereiche, in denen es gilt, die Menschen, die dort arbeiten und sie nutzen, keiner Gefährdung auszusetzen und zudem einen Ausfall der Anlagen zu vermeiden. Wasserstoff bringt hier ganz eigene Herausforderungen mit sich, denn wenn es sich unkontrolliert entzündet oder mit anderen Bestandteilen ein explosionsfähiges Gemisch bildet, können Menschen und Anlagen Schaden nehmen.

Damit das nicht passiert, empfehlen wir von DEHN ein ganzheitliches Schutzkonzept mit Schutzgeräten speziell für den Ex-Bereich, die Äußeren Blitzschutz, Überspannungsschutz sowie Erdung/Potentialausgleich beinhalten. Mit unseren Schutzgeräten vermeiden Sie beispielsweise Funkenbildung – eine Reaktion, die in Ex-Bereichen fatal sein und zu Explosionen führen kann. Isolierte oder getrennte Blitzschutzsysteme sorgen dafür, dass keine Blitzteilströme in die Anlage fließen. So entstehen keine Wechselwirkungen mit explosionsgefährdeten Bereichen.

Getrennte Blitzschutzsysteme und Fangeinrichtungen von DEHN errichten Sie mittels Isolator im Abstand zu Installationen. Als Isolationsmaterial verwenden wir hochwertigen glasfaserverstärkten Kunststoff (GFK). Die Auslegung und die Dimensionierung der Halte- sowie Funktionseinheiten basieren auf elektrischen und mechanischen Parametern. Zum getrennten Blitzschutz gehören auch freistehende Fangstangen und -masten, die Sie auf Erdniveau im Abstand zu Objekten errichten. Auf die Leitungsführung auf Dächern und Wänden können Sie hierbei verzichten.

Isolierter HVI-Blitzschutz von DEHN bietet höchsten Schutz und Ihnen zugleich eine hohe Flexibilität bei der Installation. Hierbei kommt die HVI-Leitung zum Einsatz, die hochspannungsfeste, isolierte Ableitung.

DEHNconcept

Mit DEHNconcept die Projektierung für das gesamte Schutzkonzept Ihres Objektes und die Planung als fertiges Modul erhalten.

Zu DEHNconcept

Wichtige Informationen zum Download

Broschüre	Mehr Sicherheit im Ex-Bereich	Potentialausgleich in explosionsgefährdeten Bereichen	.pdf 1.6 MB
Broschüre	DEHNconcept Planungsservice	für Blitz- und Überspannungsschutzsysteme	.pdf 1.1 MB
Broschüre	HVI® und HVI®power-Leitung für die Ex-Zonen 1 und 21	Die sichere Lösung für den äußeren Blitzschutz von Ex-Anlagen	.pdf 29.8 MB
Broschüre	Normgerecht geschützt – sicher laden	Schutzkonzepte für die Ladeinfrastruktur der Elektromobilität	.pdf 3 MB
Referenz	DEHN schützt.	WyRefueler von Wystrach	.pdf 9.9 MB
