Erdung und Potentialausgleich fürs Einfamilienhaus
Eine funktionsfähige Erdungsanlage ist die Grundlage für den sicheren Betrieb der elektrischen Systeme im Einfamilienhaus. Sie leitet den Blitzstrom in die Erde, wo er keinen Schaden anrichten kann. Das ist für Neubauten und Bestandsgebäude gleichermaßen wichtig. Die Erdung sorgt somit auch dafür, dass die Bewohner vor gefährlich hohen Spannungen geschützt sind.
Schenken Sie der Planung und Ausführung der Erdungsanlage genügend Aufmerksamkeit, denn Versäumnisse oder Fehler in der Errichtungsphase können Eigentümer nachträglich nicht mehr, oder nur mit sehr hohem Aufwand, korrigieren lassen.
Der richtige Weg zur normgerechten Erdung für Einfamilienhäuser.
Gerade bei Wohngebäuden ohne Keller bietet sich zur schnellen Installation eines normativen Erdungssystems die Variante mit Tiefenerdern an. Diese lässt sich schnell und einfach installieren. Speziell hierfür wurde das Erdungsset zur Erstellung einer Basiserdungsanlage mit niederimpedantem Erdungsanschluss – ohne kombinierte Potentialausgleichsanlage – konzipiert.
Bei der Verwendung von zwei Erdungssets kann zusätzlich eine kombinierte Potentialausgleichsanlage errichtet und damit die Grundlage für ein äußeres Blitzschutzsystem geschaffen werden.
Der richtige Weg zur normgerechten Erdung für Einfamilienhäuser.
Wenn durch den Kelleraushub bereits ein Graben um das Gebäude existiert, kann ein Ringerder ohne Mehraufwand erdfühlig verlegt werden
Eine Erdungsanlage kann mit Ringerder ohne kombinierten Potentialausgleich erfolgen, sofern die normativen Bedingungen für den Verzicht auf die kombinierte Potentialausgleichsanlage erfüllt sind (s. Formblatt zur Planung einer Erdungsanlage für Einfamilienhäuser). Der Ringerder wird als geschlossener Ring um die bauliche Anlage verlegt. Dabei ist eine Maschenweite von max. 20 m x 20 m einzuhalten.
DEHN empfiehlt für ein Standardwohngebäude die Errichtung einer Erdungsanlage mit niederimpedanter Anschlussmöglichkeit (L-Anordnung zusätzlich im Beton), um für zukünftige Veränderungen der Elektroinstallation vorbereitet zu sein. Sofern ein äußeres Blitzschutzsystem errichtet wird, ist eine kombinierte Potentialausgleichsanlage (zusätzlicher, geschlossener Ring im Beton) zwingend vorgeschrieben.
/de.hn/store/f/51368864/HDVORSCHAU/690001.jpg)
690001
DEHN Erdungsset
Erdungsset mit Tiefenerdern zum Einsatz bei Wohngebäuden bis 120 m2 Grundfläche und ohne Blitzschutzsystem. Besonders geeignet für Gebäude ohne Keller.
/de.hn/store/f/50304715/HDVORSCHAU/620030.jpg)
620030

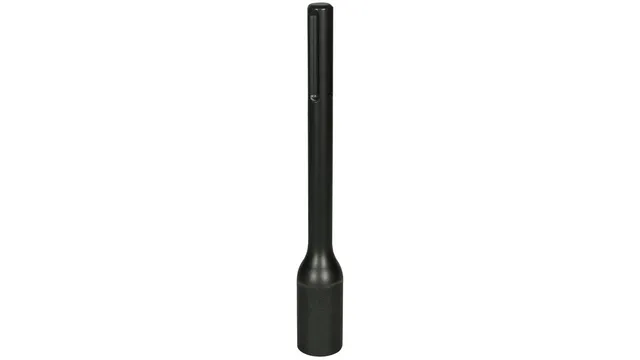

Hammereinsatz für Tiefenerder
Hammer insert to drive in earth rods with a vibration hammer. Design with SDS-max (round 18 x 175 mm) adapter.
/de.hn/store/f/50304770/HDVORSCHAU/620002.jpg)
620002

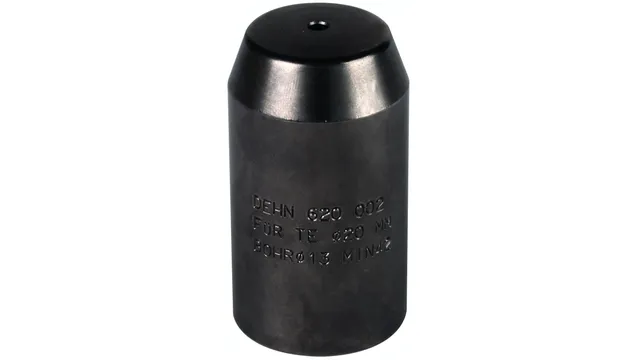

Schlagkopf für Tiefenerder
Schlagkopf zum Eintreiben von Tiefenerdern mit Handschlegl. Ausführung für Tiefenerder D20 mm.
/de.hn/store/f/51330891/HDVORSCHAU/578370.jpg)
578370

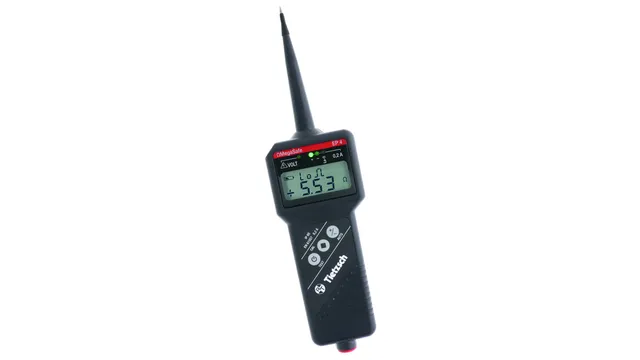

Durchgangsprüfer EP
Continuity tester for resistance measuring e.g. at air-termination conductors or down conductors and earth-termination systems according to DIN 18014 with a test current of 200 mA.
/de.hn/store/f/51090067/HDVORSCHAU/540250.jpg)
540250
UNI-Erdungsklemme für PV-Schienengestell
UNI-Erdungsklemme nach DIN EN 62561-1 zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.
/de.hn/store/f/50306751/HDVORSCHAU/365250_064295.jpg)
365250
UNI-Falzklemme
UNI-Falzklemme nach DIN EN 62561-1 zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.
/de.hn/store/f/51090102/HDVORSCHAU/540263_1.jpg)
540263
UNI-Erdungsklemme für sonstige Anlagenteile
UNI-Erdungsklemme zum Einbinden von Anlagenteilen in den Funktionspotentialausgleich, Blitzschutz-Potentialausgleich oder in die Funktionserdung.
/de.hn/store/f/50305412/HDVORSCHAU/540100.jpg)
540100

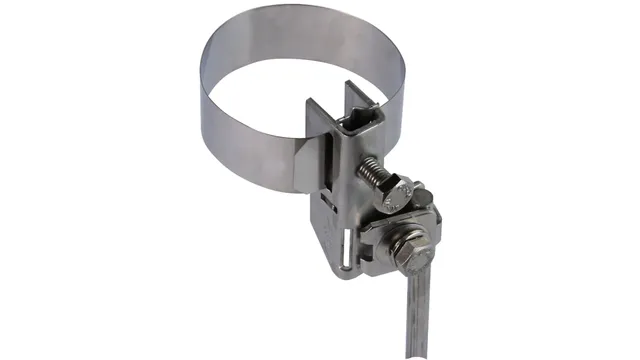

Antennen-Bandrohrschelle
Antennen-Bandrohrschelle nach DIN EN 62561-1 zum Einbinden von Rohren in den Funktions- und Blitzschutz-Potentialausgleich.
/de.hn/store/f/51062685/HDVORSCHAU/540121.jpg)
/de.hn/store/f/51353855/HDVORSCHAU/860325.jpg)
860335
Bandstahl, NIRO V4A
Edelstahlband nach DIN EN 62561-2 (VDE 0185-561-2) für den Einsatz bei Blitzschutzanlagen und beim Ringpotentialausgleich.
/de.hn/store/f/51188764/HDVORSCHAU/860908_teil.jpg)
860010
Rundstahl, NIRO V4A
Edelstahldraht nach DIN EN 62561-2 (VDE 0185-561-2) für den Einsatz bei Blitzschutzanlagen, Erdungsanlagen und Potentialausgleich.
/de.hn/store/f/51182607/HDVORSCHAU/391079.jpg)
391079

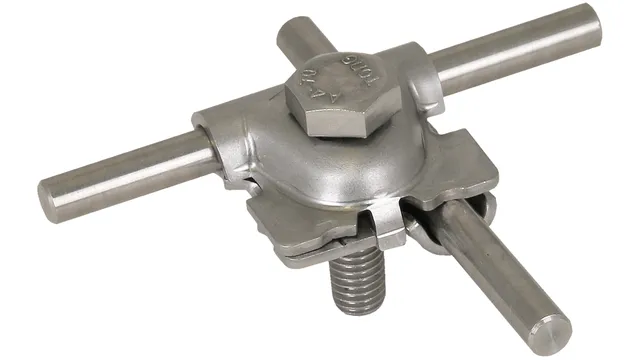

MV-Klemme mit Arretiernase
Mehrzweck-Verbindungsklemme mit Verdrehschutz nach DIN EN 62561-1 zur universellen Verwendung als Kreuz-, T- und Parallelklemme von Rundleitern.
/de.hn/store/f/50302869/HDVORSCHAU/860130_teil.jpg)
860115

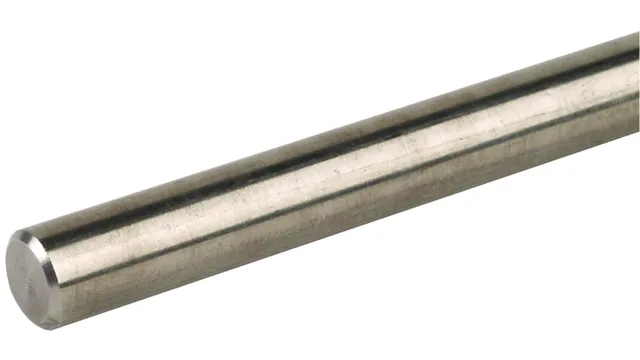

Anschlussfahne V4A für äußeren Blitzschutz
Runddraht Rd 10 mm (V4A) nach DIN EN 62561-2, als Anschlussfahne, aus korrosionsfestem Edelstahl NIRO (V4A), für den Anschluss der Ableitungen an die Erdungsanlage.
/de.hn/store/f/50308359/HDVORSCHAU/557125.jpg)
557125

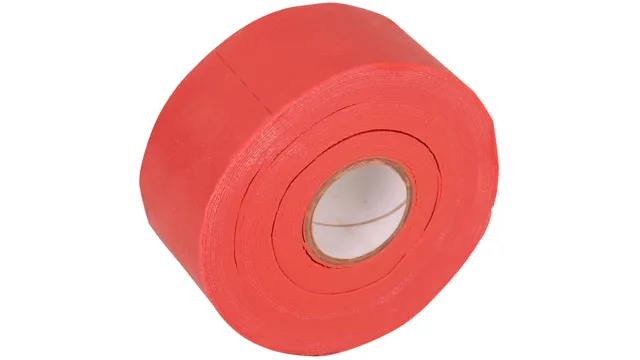

Korrosionsschutzbinde mit Perforation
Korrosionsschutzbinde zur Umhüllung von ober- und unterirdischen Verbindungen im Erdreich.
/de.hn/store/f/51353800/HDVORSCHAU/810335.jpg)
852335
Bandstahl
Stahlband St/tZn nach DIN EN 62561-2 (VDE 0185-561-2) mit Zinküberzug ≥ 70 µm Mittelwert (rd. 500 g/m2), für den Einsatz bei Blitzschutz- und Erdungsanlagen.
/de.hn/store/f/51188702/HDVORSCHAU/800008_teil.jpg)
800010

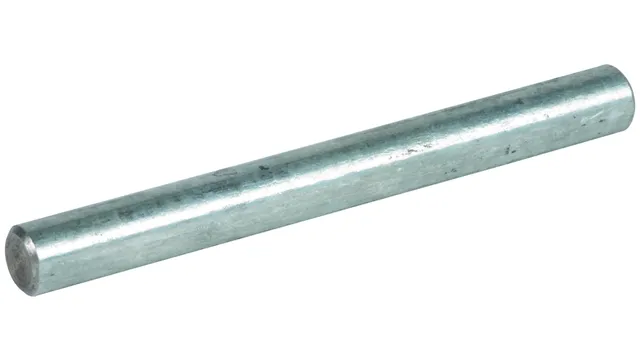

Runddraht
Stahldraht nach DIN EN 62561-2 (VDE 0185-561-2) mit Zinküberzug ≥ 50 µm Mittelwert (rd. 350 g/m2), für den Einsatz bei Blitzschutz- und Erdungsanlagen.
/de.hn/store/f/51345184/HDVORSCHAU/308025.jpg)
308025

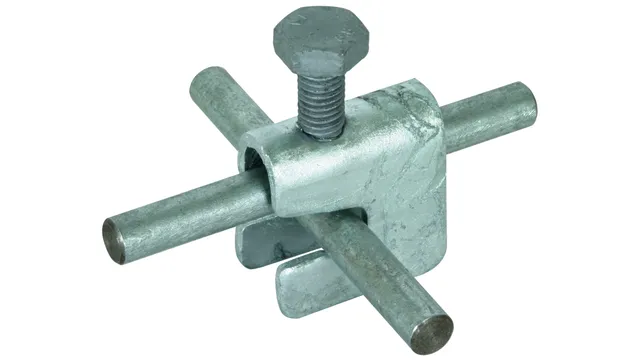

Verbindungsklemme
Verbindungsklemme St/tZn nach DIN EN 62561-1, zum Verbinden von Betonstahlmatten oder Bewehrungen mit Rundleitern. Ausführung für T-, Kreuz- und Parallelverbindungen.
/de.hn/store/f/50305795/HDVORSCHAU/563200.jpg)
563200
Potentialausgleichsschiene
Potentialausgleichsschiene K12 nach DIN EN 62561-1, für den Schutz- und Funktionspotentialausgleich nach DIN VDE 0100-410/540 (Haupterdungsschiene) und den Blitzschutz-Potentialausgleich nach DIN EN 62305-3 (VDE 0185-305-3).
/de.hn/store/f/51109132/HDVORSCHAU/478011.jpg)
478011
Erdungsfestpunkt
Erdungsfestpunkt NIRO (V4A) nach DIN EN 62561-1, als korrosionsfreien Anschluss der Ableitung z. B. an die Bewehrung von Gebäuden oder an die Erdungsanlage, für den Schutzpotentialausgleich und / oder den Funktionspotentialausgleich zum Einbau in die Schalung.
/de.hn/store/f/51183158/HDVORSCHAU/478530.jpg)
478530

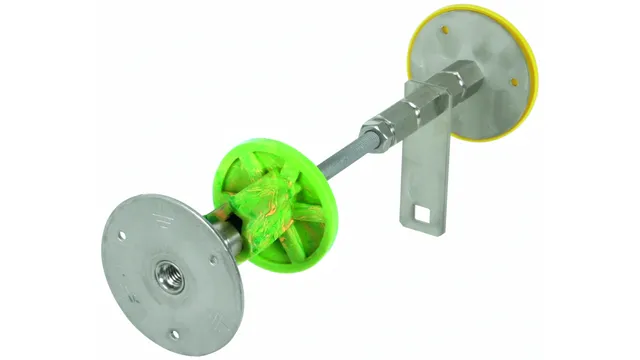

Druckwasserdichte Wanddurchführung für weiße Wanne
Zur druckwasserdichten Durchführung der Erd- / Potentialausgleichsleiter durch Betonwände. Inklusive Anschlussstück mit Vierkantloch für den Anschluss mit Klemmbock bei Rundleitern oder Kreuzstück bei Flachbändern.
540250
UNI-Erdungsklemme für PV-Schienengestell
UNI-Erdungsklemme nach DIN EN 62561-1 zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.
365250
UNI-Falzklemme
UNI-Falzklemme nach DIN EN 62561-1 zum Einbinden der Montagesysteme z. B. von PV-Anlagen in den Funktions- und Blitzschutz-Potentialausgleich.
540263
UNI-Erdungsklemme für sonstige Anlagenteile
UNI-Erdungsklemme zum Einbinden von Anlagenteilen in den Funktionspotentialausgleich, Blitzschutz-Potentialausgleich oder in die Funktionserdung.
540100
Antennen-Bandrohrschelle
Antennen-Bandrohrschelle nach DIN EN 62561-1 zum Einbinden von Rohren in den Funktions- und Blitzschutz-Potentialausgleich.
Mit Sicherheit normgerecht
Die DIN 18014 legt Mindestanforderungen für die Planung, Umsetzung und Dokumentation von Erdungsanlagen in Gebäuden fest.
